Самодельный компьютер с расширенным функционалом

[KOGGER]

[MEDIA]https://youtu.be/b4h6p9bWLog[/MEDIA]

Оцените зонирование экрана!?

Внедрили концепцию "виджетов"- элементов, которые в кратком виде отображают информацию с датчиков, но, при необходимости, виджет можно развернуть в центральной части экрана для вывода доп. данных, оставляя видимость остальных виджетов по краям.



[KOGGER]

Исправленные печатные платы приехали.
Первым делом, проверили схему питания с триггером - работает.
Далее установили модуль GPS. И тут началось... Чип-антенна не работает как надо. Ни в глубине помещения, ни у окна. Ловит два несчастных спутника, и хоть ты ему сам пальцем показывай на спутники - больше не видит!
Когда все позы с чип-антенной были испробованы, пришло время отчаянных шагов...

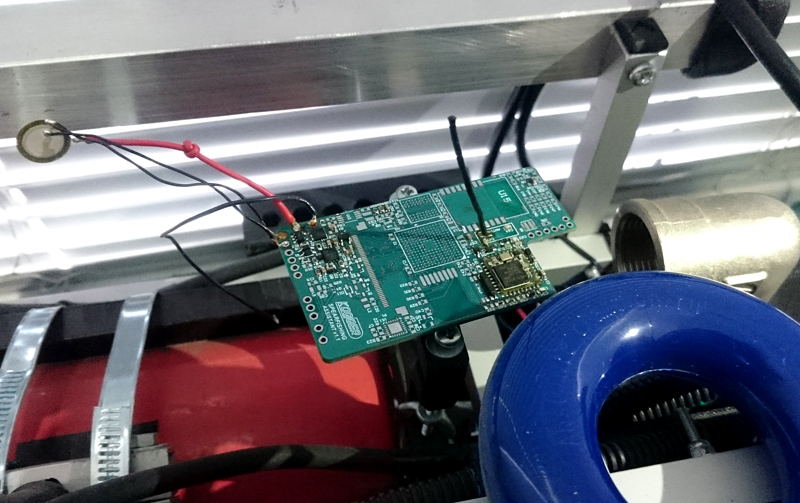

Припаяли четвертьволновый штырь (по факту, обрезок провода с 1/4 длины волны). И, о чудо, оно заработало!

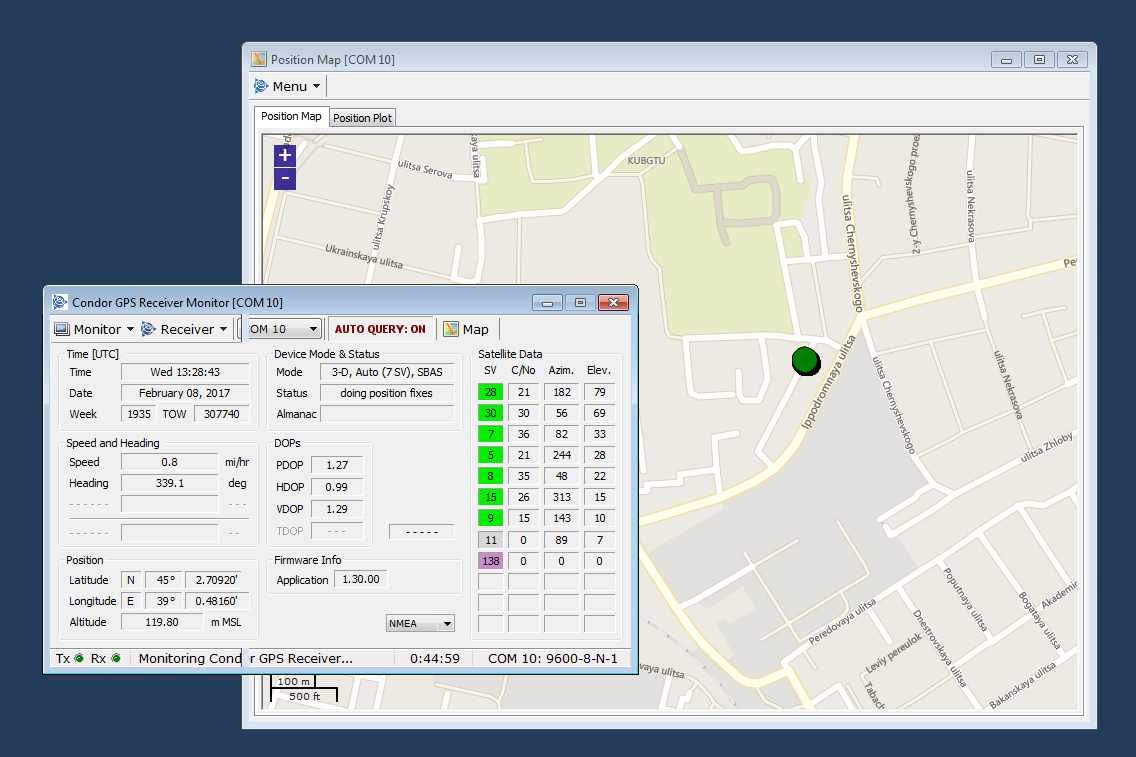

Вот пруфы :smile: :



[L e x u s]

Два вопроса: когда и скокаденег?



[scorpio]

Два вопроса: когда и скокаденег?

тоже очень интересно!
сколько деньгов? и как с гарантией?
с кислородом будут работать??



[KOGGER]

Два вопроса: когда и скокаденег?

КОГДА - полноценный образец для тестов планировали к 23 февраля. Пока нет оснований переносить дату. Всего компов для тестов будет три.

СКОКАДЕНЕГ - хотелось бы уложиться в $400 за коммерческий образец. Тестовые буду давать на время и условно бесплатно (под залог).

с кислородом будут работать??

ЭТО НЕ ДЕКОМПРЕССИМЕТР! По крайней мере, на первом этапе.
К сожалению, среди меня нет аквалангистов



[scorpio]

ЭТО НЕ ДЕКОМПРЕССИМЕТР! По крайней мере, на первом этапе.
К сожалению, среди меня нет аквалангистов

да как это нету! за себя могу ответить...я есть.



[scorpio]

и можно вопрос?!?!!?... а зачем охотнику такой будильник на пол руки, сети собирать?
показалось что у него показометр на 3 дачика окси



[KOGGER]

да как это нету! за себя могу ответить...я есть.

Декомпрессиметр для аквалангиста - жизненно важный прибор. Пока не готов брать на себя такую ответственность.

Мой прибор - чисто утилитарный.
А размер... Ну, пришёл к такому варианту. Всё же легче воспринимать информацию, когда она отображается на большом дисплее.



[scorpio]

Декомпрессиметр для аквалангиста - жизненно важный прибор. Пока не готов брать на себя такую ответственность.

Мой прибор - чисто утилитарный.
А размер... Ну, пришёл к такому варианту. Всё же легче воспринимать информацию, когда она отображается на большом дисплее.

понял!:drinks: ждем завершения работ.



[KOGGER]

А есть ли тут те, кто уже пользуется навигаторами? Это нормально, что "на холодную" поиск спутников идет полторы минуты?



[шпутник]

бывает и гороздо дольше.



[Caiman]

Ели в навигаторе нет возможности определения местоположения по gsm вышкам (если нет симки) то да запросто. Я сталкивался с тем что холодный старт был до 10 минут. Бесило ужасно. Но зато потом как законектился так законектился.



[Андрей789]

Коллеги, доброго времени суток!
У меня компьютер SUUNTO AMBIT3 RUN для спорта, бегаю в них, поиск спутника без вышек максимум 15-20 секунд, навигатор то же был, такой же результат, максимум когда были задержки так это при первом старте после сброса системы.



[KOGGER]

Вот уж правду говорят: хочешь насмешить бога, расскажи ему о своих планах.
В силу некоторых обстоятельств, не успели к 23 февраля даже корпус нормальный выточить. Более того, вскрылись проблемы с SD-картой в качестве накопителя, и с используемым модулем GPS (Condor c1011). Обрывок провода в качестве антенны GPS - всё таки не наш метод. Если "прыжки" координат по вертикали ещё можно как-то отбросить, то резкие движения координат на десятки метров в сторону очень неприятны.
Принято непростое решение о замене модуля и применении небольшой выносной активной антенны. Надеюсь, её получится "врезать" в корпус так, чтоб общие габариты прибора не увеличивать.
А раз уж меняем и флэшку, и модуль GPS, то тянет это за собой и перекомпоновку платы. Что хоть и добавит мороки, но привнесёт позитивные моменты в стабильность работы схемы (драйвер повышающего транса для УЗ-излучателя тоже меняется).
Буду держать в курсе событий.



[KOGGER]

Проверка качества приёма другого модуля GPS (UBLOX NEO6) показала, возможно, общую картину для всех приёмников, а именно то, что погружение в морскую воду напрочь экранирует антенну от сигналов спутников.

Но стоит только на пару секунд вытащить из воды - и все спутники на месте.

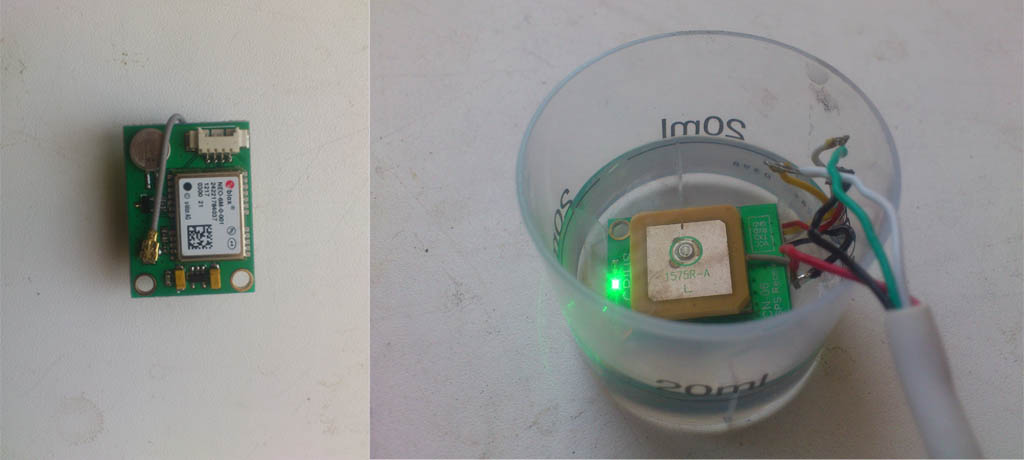

Предварительно, модуль "пропитали" силиконовым маслом (имитация нахождения внутри корпуса)

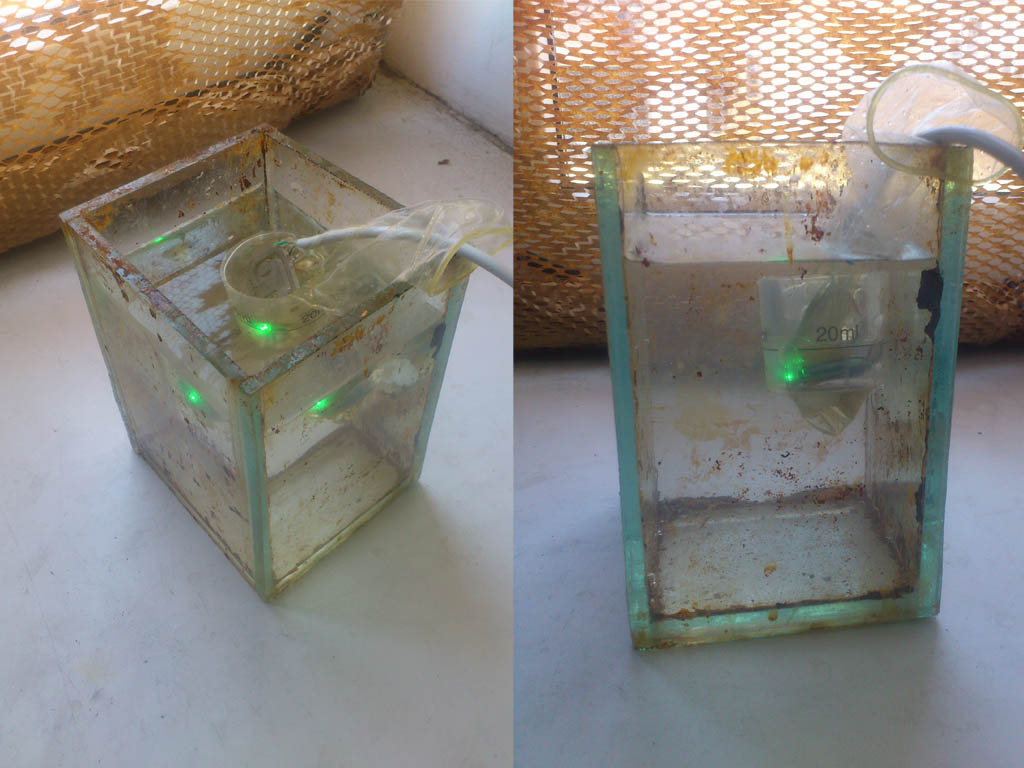

Далее, вместе с ёмкостью с маслом, модуль поместили в специальный защитный чехол. И окунули в ёмкость с солёной водой (20 промилле )

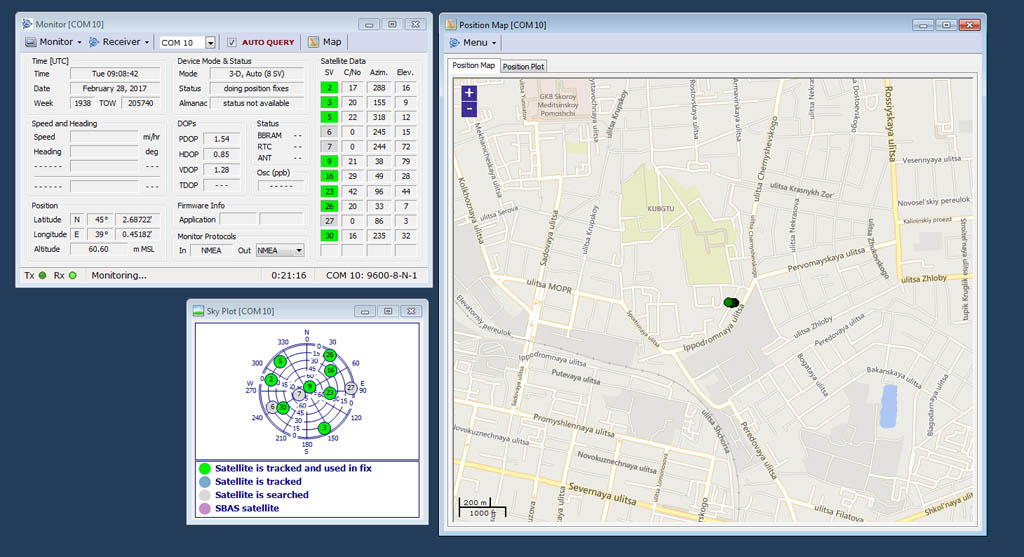

Вот картина до окунания

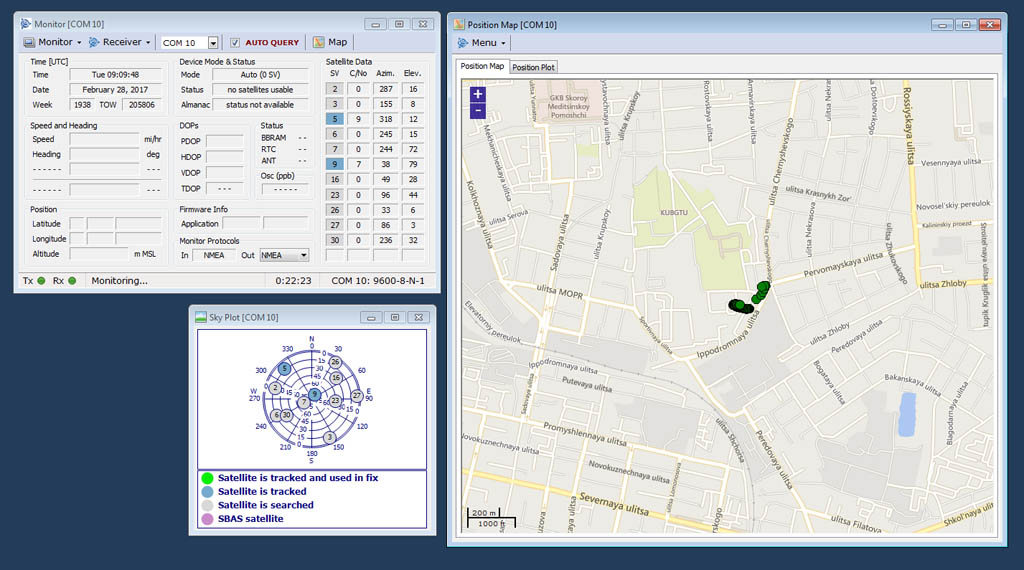

А это картина при нахождении модуля в воде



[magneto]

так под водой вообще вроде не должно работать?! у меня санту амбит 2 в воде теряет сигнал при всплытии 10сек и сигнал ловит.



[KOGGER]

так под водой вообще вроде не должно работать?!

Я тоже был в этом уверен, но наш коллега, Андрей_789, в предыдущих комментариях писал, что ловит. Возможно, ему так казалось от того, что часы очень быстро находили спутники при выныривании.

Меня ещё волновало, что при проникновении силиконового масла в ВЧ-часть модуля навигации это могло бы повлиять на частотные характеристики, и, как следствие, ухудшение приёма. Но по факту, масло никак не влияет.



[KOGGER]

Так вышло, что в моём окружении появились люди, финансово заинтересованные в доведении разработки до логического конца, и дальнейшем продвижении. В связи с этим, возникла необходимость рисования красивых слайдиков, табличек, и прочей хуеты, на которую у меня ну никак не стоИт.

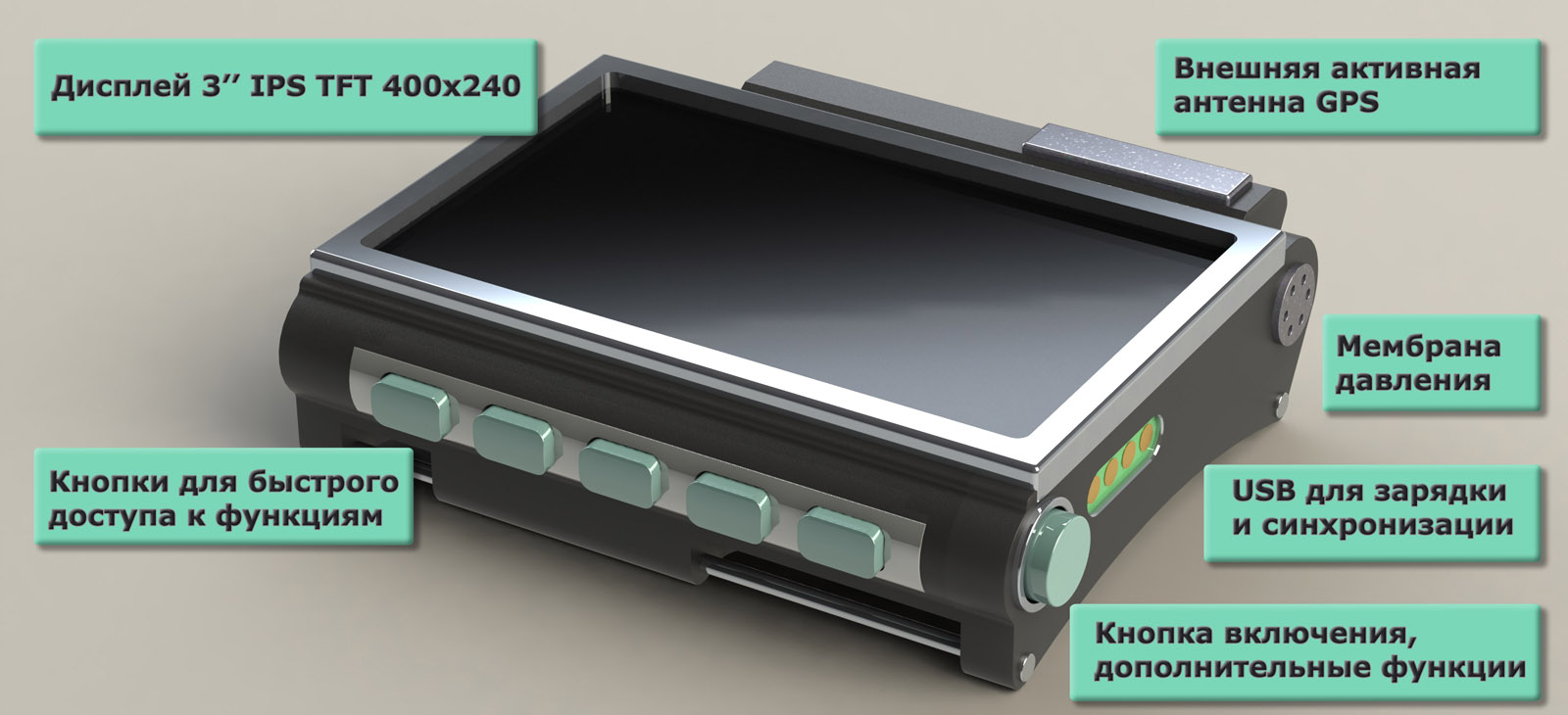

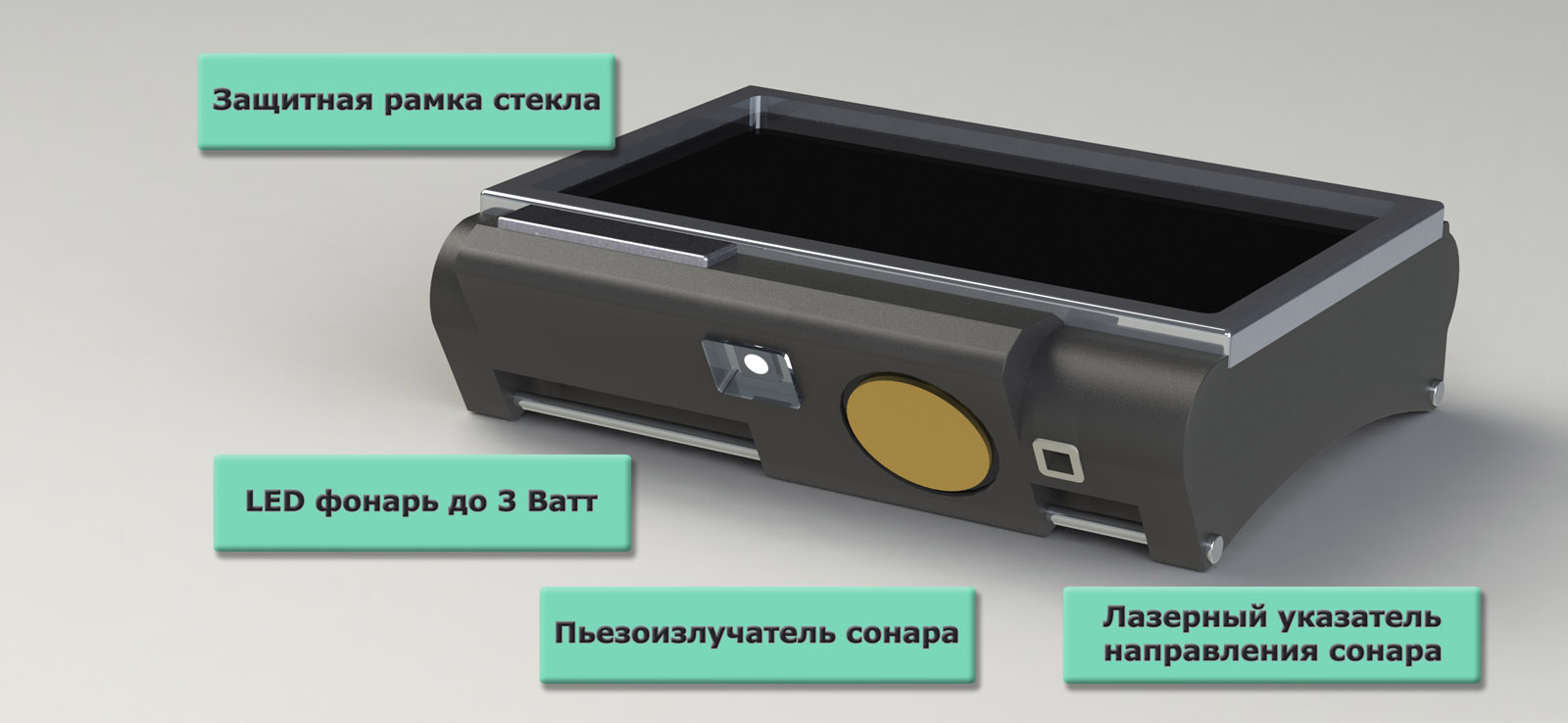

Единственное, что смог из себя пока выдавить - это обновить чертежи (скорее, для себя сделал), ну и пару рендеров.

Выставляю на суд:





Да, появились кнопки, от которых мы принципиально хотели избавиться в начале разработки. Но пришла мысль: а зачем ограничивать пользователя? Пусть некоторые, часто используемые функции (отметка точки на карте, включение фонаря и др.), будут доступны двойным нажатием на соответствующую кнопку. Проблема-то изначально виделась в герметизации кнопок, но практика показала, что эта задача решаема. Тем более, что используем пьезоэлементы в качестве сенсоров кнопок.

Вот в чём у меня с коллегой пока нет согласия - так это в количестве кнопок
Я хочу пять, он хочет четыре. А вы как думаете, сколько кнопок оптимально?



[Frost.A]

На слайдах все даже очень симпатично, но хотелось бы взглянуть на рабочую модель, видео обзорчик хотя бы на пару минут!



[Андрей789]

Добрый день!
Так может тогда вернуться к сенсорному экрану, но не тепляку?? Сделать иконки как для стариков что бы в перчатках можно было работать. Летом голыми руками по любому получится, и место внутри освободится уйдет акселерометр. С кнопками будет гемор по их герметизации. По фонарю есть вопрос есть ли необходимость все равно с собой есть ручной и так ещё на маске. И главное когда же увидим работающую модель)).
