Самодельный компьютер с расширенным функционалом
- Автор темы KOGGER
- Дата начала
- Сообщения
- 70
- Реакции
- 257
- Баллы
- 0
Пролог.
Инвестиций не дают, гуляем на свои.
Приехали долгожданные, специально для нас изготовленные пьезоэлементы. А так же модуль GPS/GSM/Bluetooth (3 в 1), аккумуляторы, направляющие для удержания ремешка, малогабаритные активные антенны для GPS-модуля, спец. крепёж.
Что было сделано за время ожидания компонентов...
Благодаря фирме Sprut-технология, я получил во временное пользование CAM-систему для подготовки управляющих программ для своего станка с ЧПУ. И это прекрасно! Теперь я не ограничен формами вырезаемых деталей!
На этой картинке виден процесс создания посадочных мест под силиконовые кнопки, прижимной алюминиевой рамки, и пробное литьё самих кнопок:
Определяюсь с цветовой комбинацией, снова лью кнопки, фрезерую место для установки потрохов:
Очень болезненная тема герметизации дисплея:
Далее, примеряя аккумулятор, выяснилось, что он слегка не умещается! Необходимо расширить под него место. Но проблема в том, что тогда пришлось бы срезать часть крепёжных элементов стекла...
Было принято решение профрезеровать паз под крепежными элементами, сохраняя последние. Но для этого пришлось самостоятельно из калёного болта выточить и вырезать пазовую фрезу:
Пройдясь фрезой в нужных местах, аккумулятор встал на своё место:
Инвестиций не дают, гуляем на свои.
Приехали долгожданные, специально для нас изготовленные пьезоэлементы. А так же модуль GPS/GSM/Bluetooth (3 в 1), аккумуляторы, направляющие для удержания ремешка, малогабаритные активные антенны для GPS-модуля, спец. крепёж.
Что было сделано за время ожидания компонентов...
Благодаря фирме Sprut-технология, я получил во временное пользование CAM-систему для подготовки управляющих программ для своего станка с ЧПУ. И это прекрасно! Теперь я не ограничен формами вырезаемых деталей!

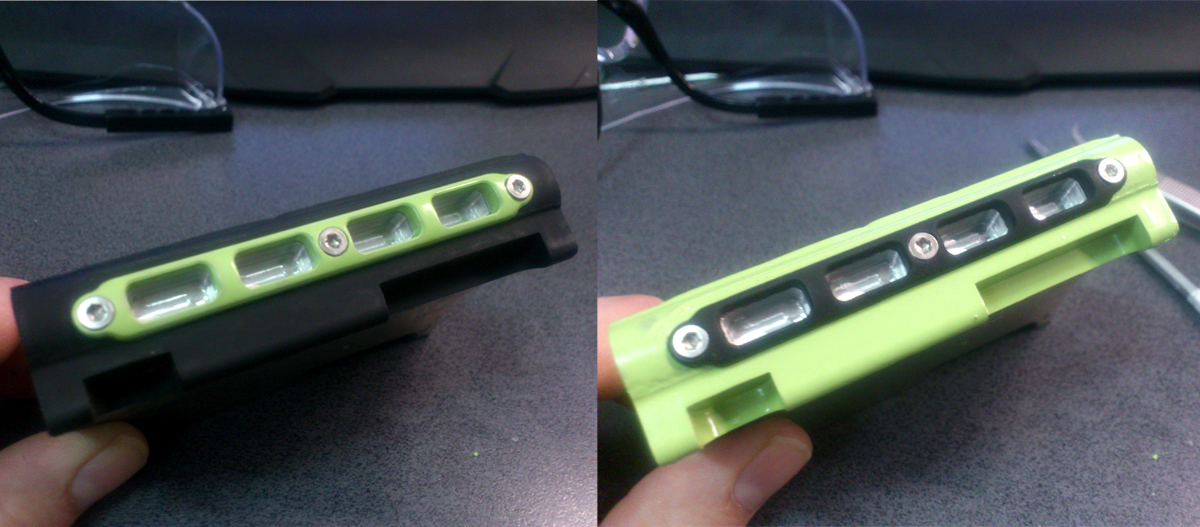

На этой картинке виден процесс создания посадочных мест под силиконовые кнопки, прижимной алюминиевой рамки, и пробное литьё самих кнопок:
Определяюсь с цветовой комбинацией, снова лью кнопки, фрезерую место для установки потрохов:
Очень болезненная тема герметизации дисплея:
Далее, примеряя аккумулятор, выяснилось, что он слегка не умещается! Необходимо расширить под него место. Но проблема в том, что тогда пришлось бы срезать часть крепёжных элементов стекла...
Было принято решение профрезеровать паз под крепежными элементами, сохраняя последние. Но для этого пришлось самостоятельно из калёного болта выточить и вырезать пазовую фрезу:
Пройдясь фрезой в нужных местах, аккумулятор встал на своё место:
Последнее редактирование:
- Сообщения
- 70
- Реакции
- 257
- Баллы
- 0
Привет, друзья!
Давайте-ка я расскажу, [LINE]в какой мы жопе[/LINE] на какой мы стадии сейчас.
Стоило бы начать рассказ с того, что мы переосмыслили проект, и вносим существенные изменения в структуру компьютера. Новый дизайн в том числе.
Временная задержка связана с ограниченностью ресурсов, уж простите...
Взяли в проект третьего участника, и с тех пор хоть как-то сдвинулась работа с мёртвой точки. Когда сам пилишь проект и начинаешь лагать - всегда с собой можно договориться
А когда участников становится больше, то приходится самоорганизовываться, и мотивации прибавляется.
Итак.

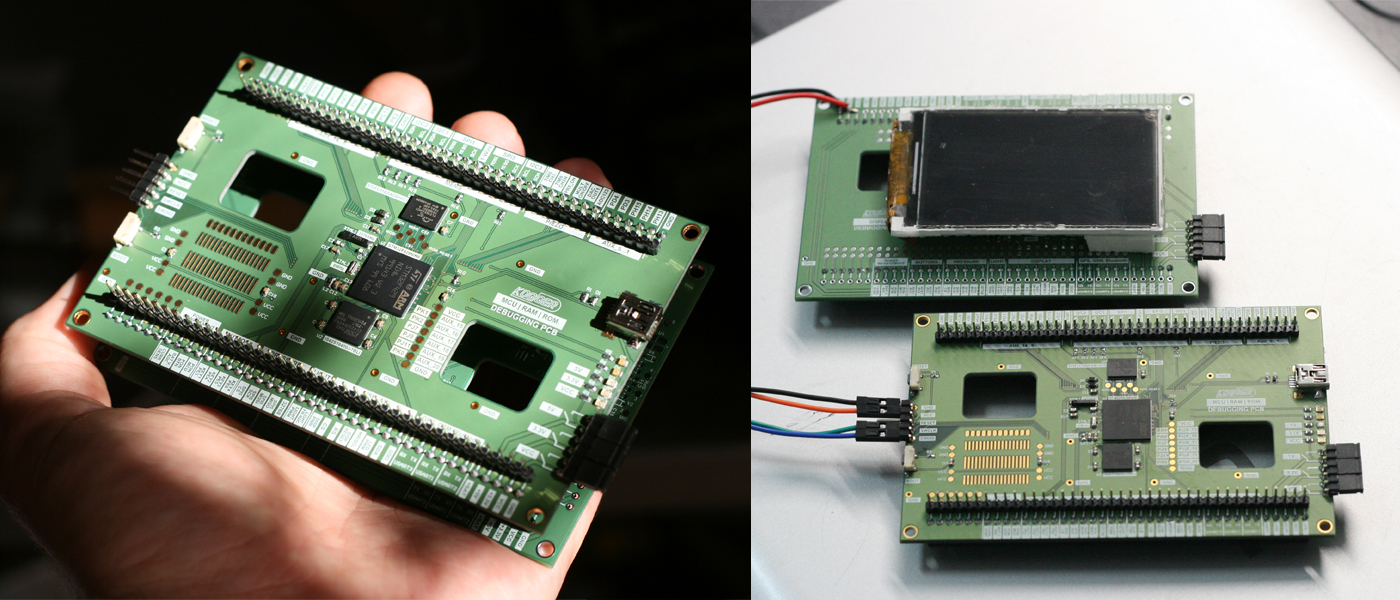

Поскольку схема компьютера меняется, решили все внутренние структурные блоки тестировать на отдельных модулях, чтоб потом устоявшуюся конфигурацию перенести на единую печатную плату. То есть пока модуль дисплея отдельно, модуль процессора отдельно... Питание, блок датчиков тоже все на отдельных платах.

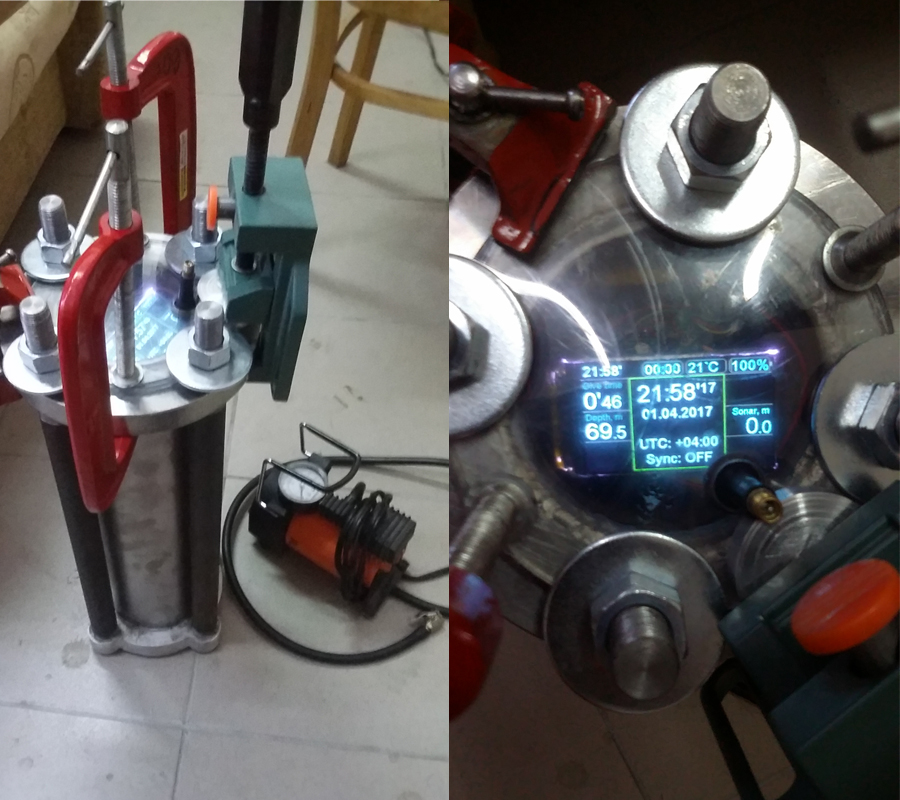

У коллег почему-то были сомнения насчёт возможности работы аккумулятора и дисплея под давлением, но пока удалось развеять их опасения успешной проверкой тестовой платы в барокамере под давлением, примерно, 7 атмосфер.
Отдельный баттхёрт доставляет герметизация дисплея. Дошло уже до применения скотча Правда, алюминиевого... В этом вопросе среди коллег единого мнения, как всё таки заставить дисплей работать без градиента, нет. Моё мнение - использовать рассеиватель света собственной конструкции на основе технологии удалённого люминофора Intematix Chromalit вообще без герметизации. Об этом чуть позже напишу, идея кажется очень оригинальной.
Новый дизайн - в процессе. Пока вот вам тизер:
И напоследок...
Чтобы иметь возможность общаться с дайверами на одном языке, я прошёл курс PADI Open Water Diver. Девять учебных погружений.
Осталось в октябре сдать экзамен и получить сертификат.
Давайте-ка я расскажу, [LINE]в какой мы жопе[/LINE] на какой мы стадии сейчас.
Стоило бы начать рассказ с того, что мы переосмыслили проект, и вносим существенные изменения в структуру компьютера. Новый дизайн в том числе.
Временная задержка связана с ограниченностью ресурсов, уж простите...
Взяли в проект третьего участника, и с тех пор хоть как-то сдвинулась работа с мёртвой точки. Когда сам пилишь проект и начинаешь лагать - всегда с собой можно договориться
А когда участников становится больше, то приходится самоорганизовываться, и мотивации прибавляется.Итак.
Поскольку схема компьютера меняется, решили все внутренние структурные блоки тестировать на отдельных модулях, чтоб потом устоявшуюся конфигурацию перенести на единую печатную плату. То есть пока модуль дисплея отдельно, модуль процессора отдельно... Питание, блок датчиков тоже все на отдельных платах.
У коллег почему-то были сомнения насчёт возможности работы аккумулятора и дисплея под давлением, но пока удалось развеять их опасения успешной проверкой тестовой платы в барокамере под давлением, примерно, 7 атмосфер.
Отдельный баттхёрт доставляет герметизация дисплея. Дошло уже до применения скотча
Правда, алюминиевого... В этом вопросе среди коллег единого мнения, как всё таки заставить дисплей работать без градиента, нет. Моё мнение - использовать рассеиватель света собственной конструкции на основе технологии удалённого люминофора Intematix Chromalit вообще без герметизации. Об этом чуть позже напишу, идея кажется очень оригинальной.Новый дизайн - в процессе. Пока вот вам тизер:
И напоследок...
Чтобы иметь возможность общаться с дайверами на одном языке, я прошёл курс PADI Open Water Diver. Девять учебных погружений.
Осталось в октябре сдать экзамен и получить сертификат.
- Сообщения
- 70
- Реакции
- 257
- Баллы
- 0

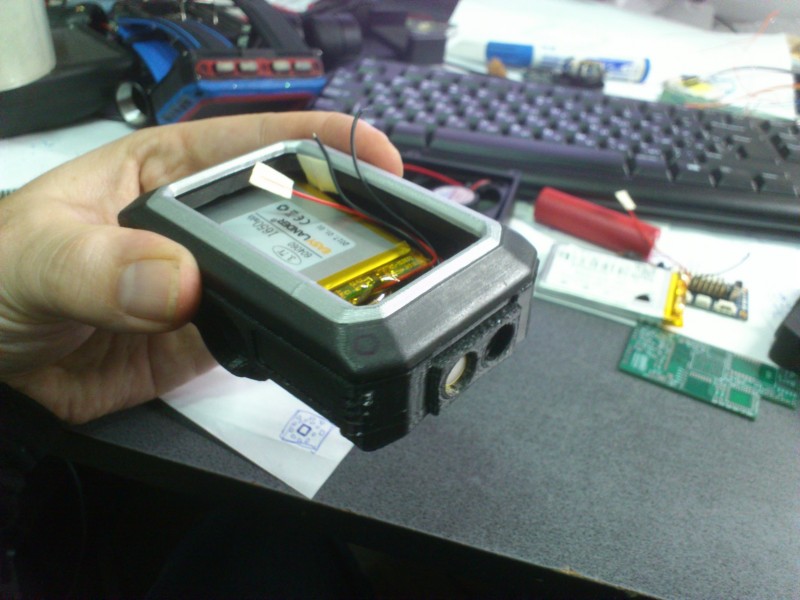

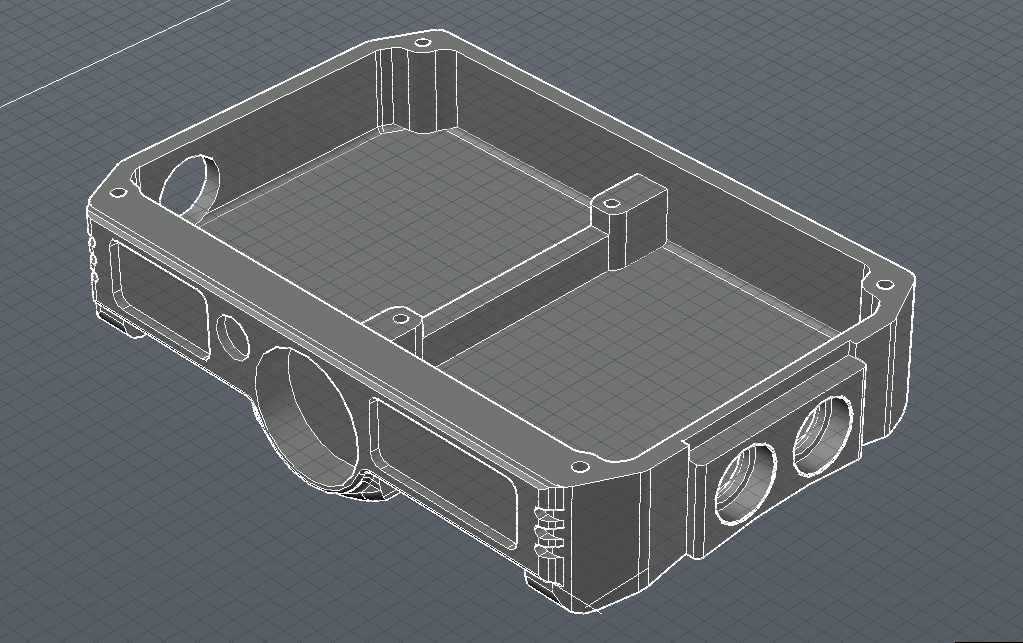

В процессе примерки аккумулятора выяснилось, что одна из стенок корпуса (со стороны кнопок) деформируется под некоторым усилием, поэтому нужно ребро жёсткости поперёк корпуса. Но ведь это ребро будет мешать аккумулятору? Тут меня посетила мысль: а что если использовать не один большой аккумулятор, а два поменьше? Ну и контроль питания применить абсолютно раздельный. Повышение отказоустойчивости, так сказать. В ёмкости почти не теряем. Как думаете, два аккумулятора надёжней одного?
- Сообщения
- 70
- Реакции
- 257
- Баллы
- 0
Сейчас занимаемся заключительной, и, наверное, самой сложной частью всего устройства - ультразвуковым дальномером. То, вокруг чего, фактически, строится компьютер.
В начале пути казалось, что весь дальномер - это встроить пьезоизлучатель в корпус. А электронная часть и так понятна. ХРЕН ТАМ.
Думаю, многие знакомы с таким понятием как "просветление оптики"? Так вот для ультразвукового пьезоэлемента это необходимость. Необходимость согласования со средой. Если пьезоэлемент просто поместить в воду и подать переменный сигнал некоторой мощности, то в воду уйдёт не более 5% от этой мощности. Скажу больше - 5% это в обе стороны! То есть в одну сторону 2 - 3%.
Поэтому, необходимо за пьезоэлементом на расстоянии 1/4 длины волны ставить отражатель с высоким акустическим сопротивлением, а переднюю часть согласовывать с водой акустическим трансформатором.
Это даст нам многократное увеличение мощности излучения.

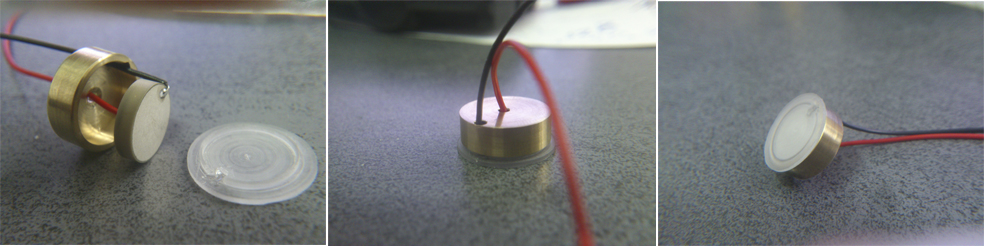

В материальном исполнении это выглядит так:
В начале пути казалось, что весь дальномер - это встроить пьезоизлучатель в корпус. А электронная часть и так понятна. ХРЕН ТАМ.
Думаю, многие знакомы с таким понятием как "просветление оптики"? Так вот для ультразвукового пьезоэлемента это необходимость. Необходимость согласования со средой. Если пьезоэлемент просто поместить в воду и подать переменный сигнал некоторой мощности, то в воду уйдёт не более 5% от этой мощности. Скажу больше - 5% это в обе стороны! То есть в одну сторону 2 - 3%.
Поэтому, необходимо за пьезоэлементом на расстоянии 1/4 длины волны ставить отражатель с высоким акустическим сопротивлением, а переднюю часть согласовывать с водой акустическим трансформатором.
Это даст нам многократное увеличение мощности излучения.
В материальном исполнении это выглядит так:
- Сообщения
- 70
- Реакции
- 257
- Баллы
- 0

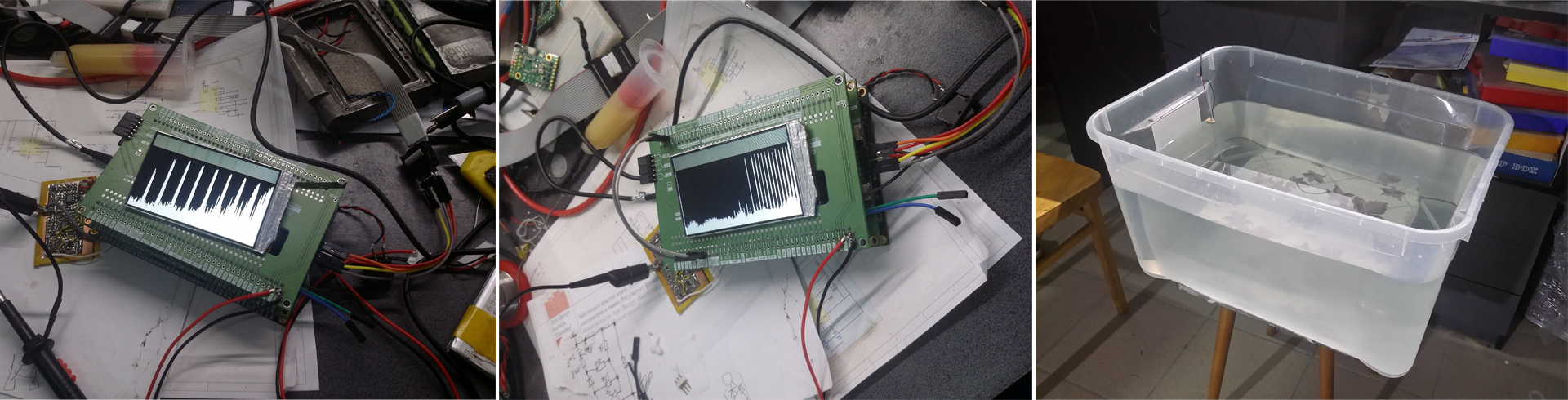

Сегодня моё счастье выглядело так:

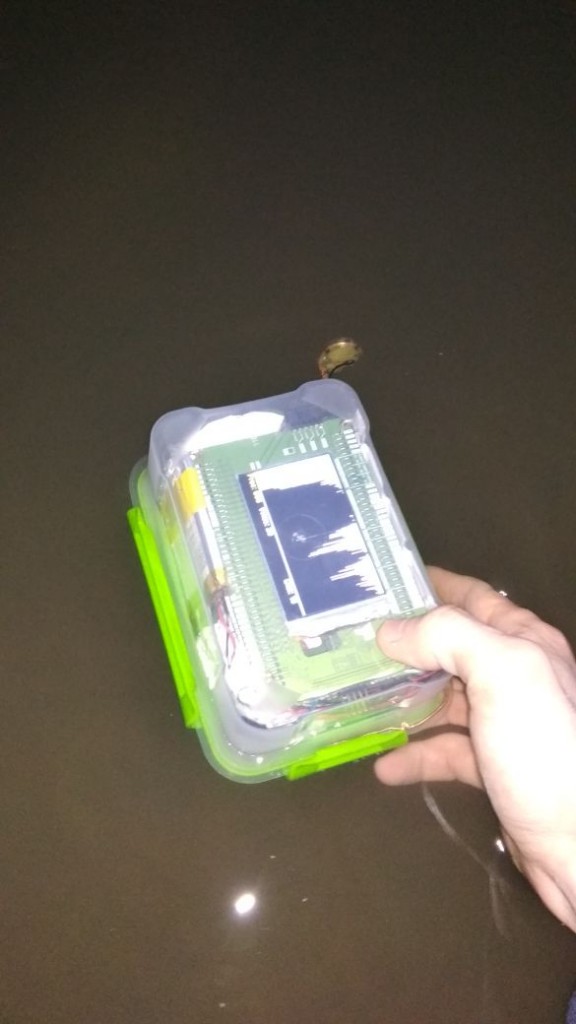

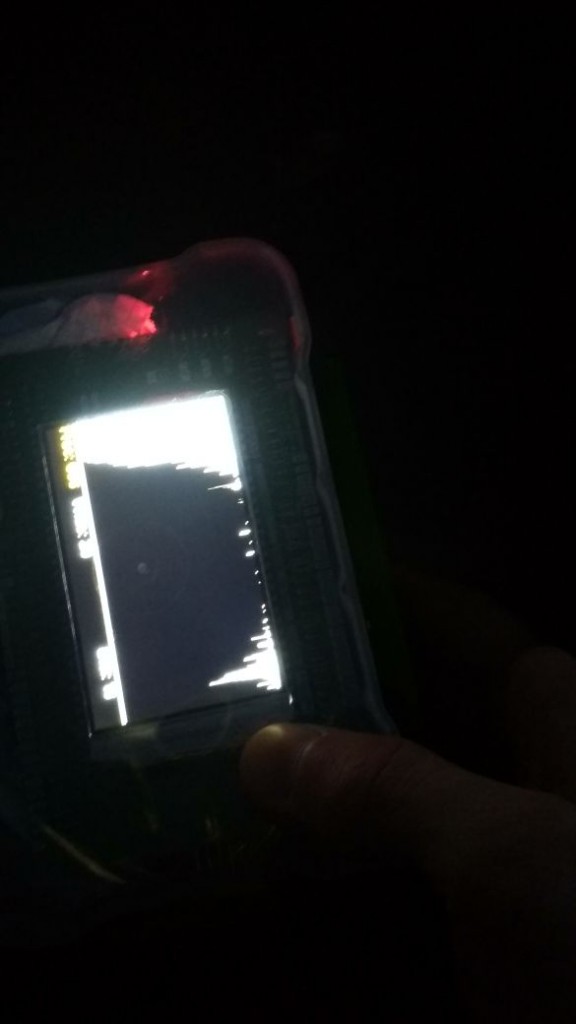

На дисплее видны всплески от эхо-сигнала (длинные полоски). Это означает, что пьезоэлемент отрабатывает правильно, усилители с полосовыми фильтрами и амплитудным детектором настроены идеально, и программист Алексей не зря есть свой хлеб, можно ему увеличить пайку.
Эхо-сигналы - это многократно отражённые пачки импульсов от стенок корыта с водой, в котором мы испытываем дальномер. Пока набралось 8 метров. Но это при 250 Вольтах на пьезоэлементе. Расчётное напряжение - 750 Вольт, частота 666 кГц.
Следующий этап - проверка в бассейне!
На дисплее видны всплески от эхо-сигнала (длинные полоски). Это означает, что пьезоэлемент отрабатывает правильно, усилители с полосовыми фильтрами и амплитудным детектором настроены идеально, и программист Алексей не зря есть свой хлеб, можно ему увеличить пайку.
Эхо-сигналы - это многократно отражённые пачки импульсов от стенок корыта с водой, в котором мы испытываем дальномер. Пока набралось 8 метров. Но это при 250 Вольтах на пьезоэлементе. Расчётное напряжение - 750 Вольт, частота 666 кГц.
Следующий этап - проверка в бассейне!
- Сообщения
- 70
- Реакции
- 257
- Баллы
- 0
«Бассейн – это для дровосеков», - подумали мы. Нормальные пацаны меряются своими дальномерами в морях и океанах. Ну а мы выдвинулись на Кубань.
Сначала по карте подобрали, на первый взгляд, удобное для тестов местечко – причал рыбацких лодок и катеров. Множество объектов для исследования отражения сигнала от них: столбики, лодки, колёса, илистое дно; – самое то.

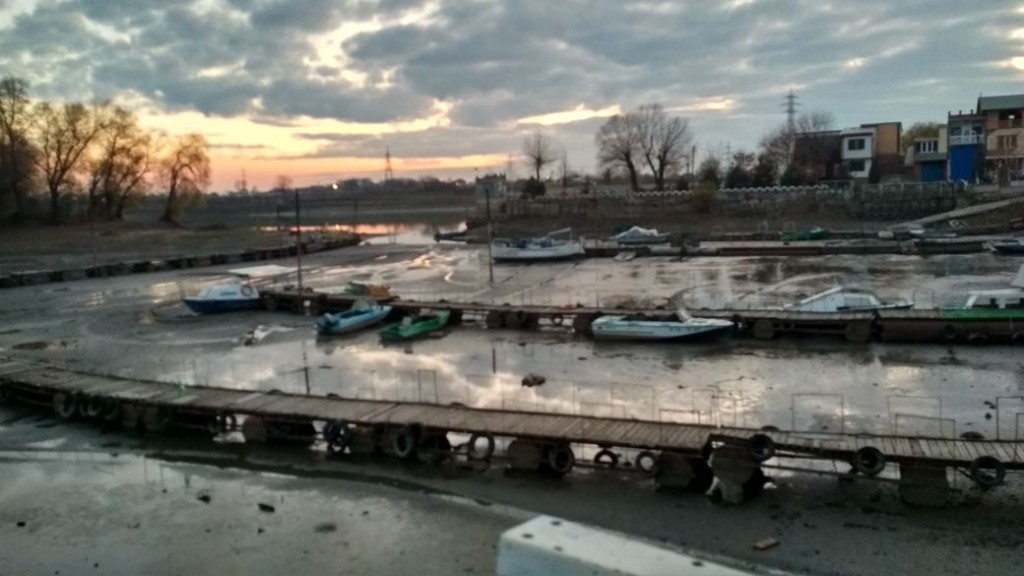

На месте нас ждало душераздирающее зрелище…

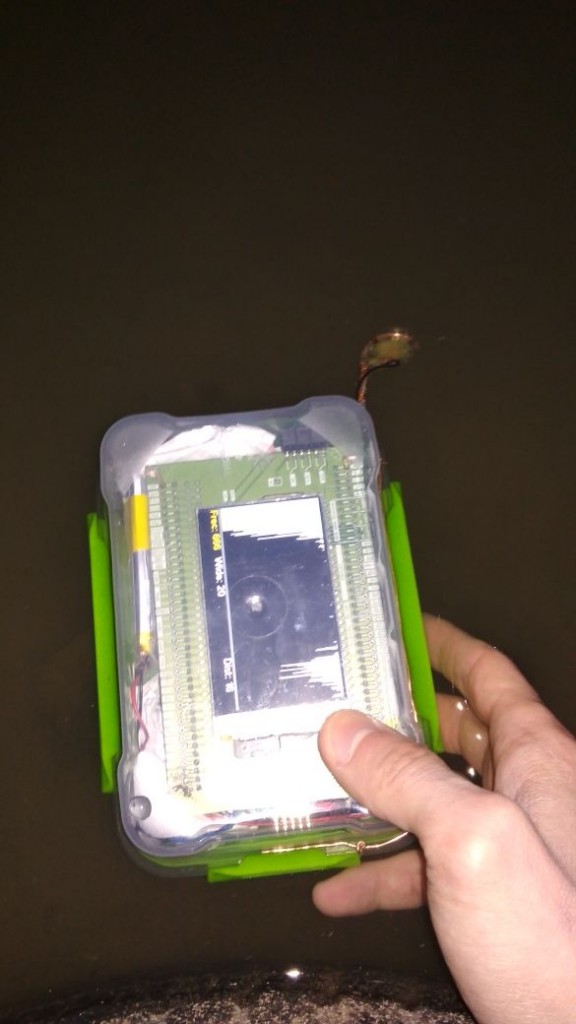

В итоге пришлось идти к самой реке, и с берега «стрелять» ультразвуком. Благо, какие-то объекты в воде на пути сигнала всё же оказались, и они отчётливо видны на эхограммах.
В этот раз подтверждённая дальность работы дальномера увеличилась уже до 16 метров.
Сначала по карте подобрали, на первый взгляд, удобное для тестов местечко – причал рыбацких лодок и катеров. Множество объектов для исследования отражения сигнала от них: столбики, лодки, колёса, илистое дно; – самое то.
На месте нас ждало душераздирающее зрелище…
В итоге пришлось идти к самой реке, и с берега «стрелять» ультразвуком. Благо, какие-то объекты в воде на пути сигнала всё же оказались, и они отчётливо видны на эхограммах.
В этот раз подтверждённая дальность работы дальномера увеличилась уже до 16 метров.
- Сообщения
- 70
- Реакции
- 257
- Баллы
- 0
С наступающим, господа!
Несмотря на праздники, у нас работа не останавливается. Скорее, наоборот, праздничные выходные - единственный шанс не отвлекаться на основную работу, а заниматься проектом.
Для сборки финальной версии прототипа, который не стыдно будет показать, поступают не хватающие детали:

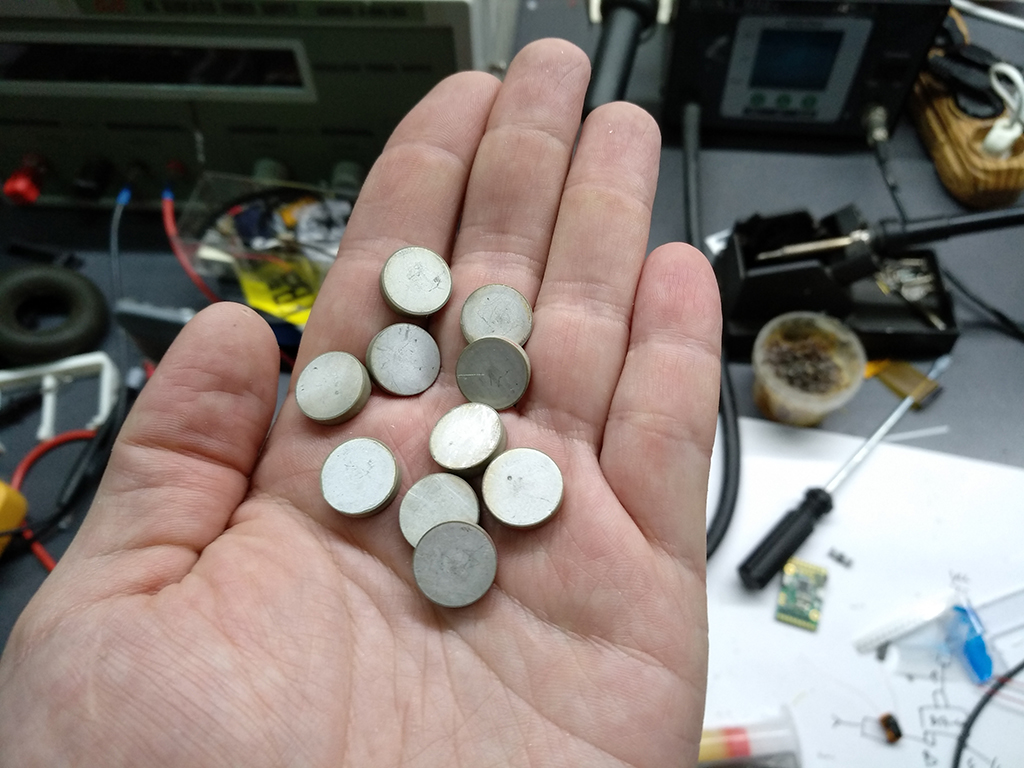

Пьезоэлементы

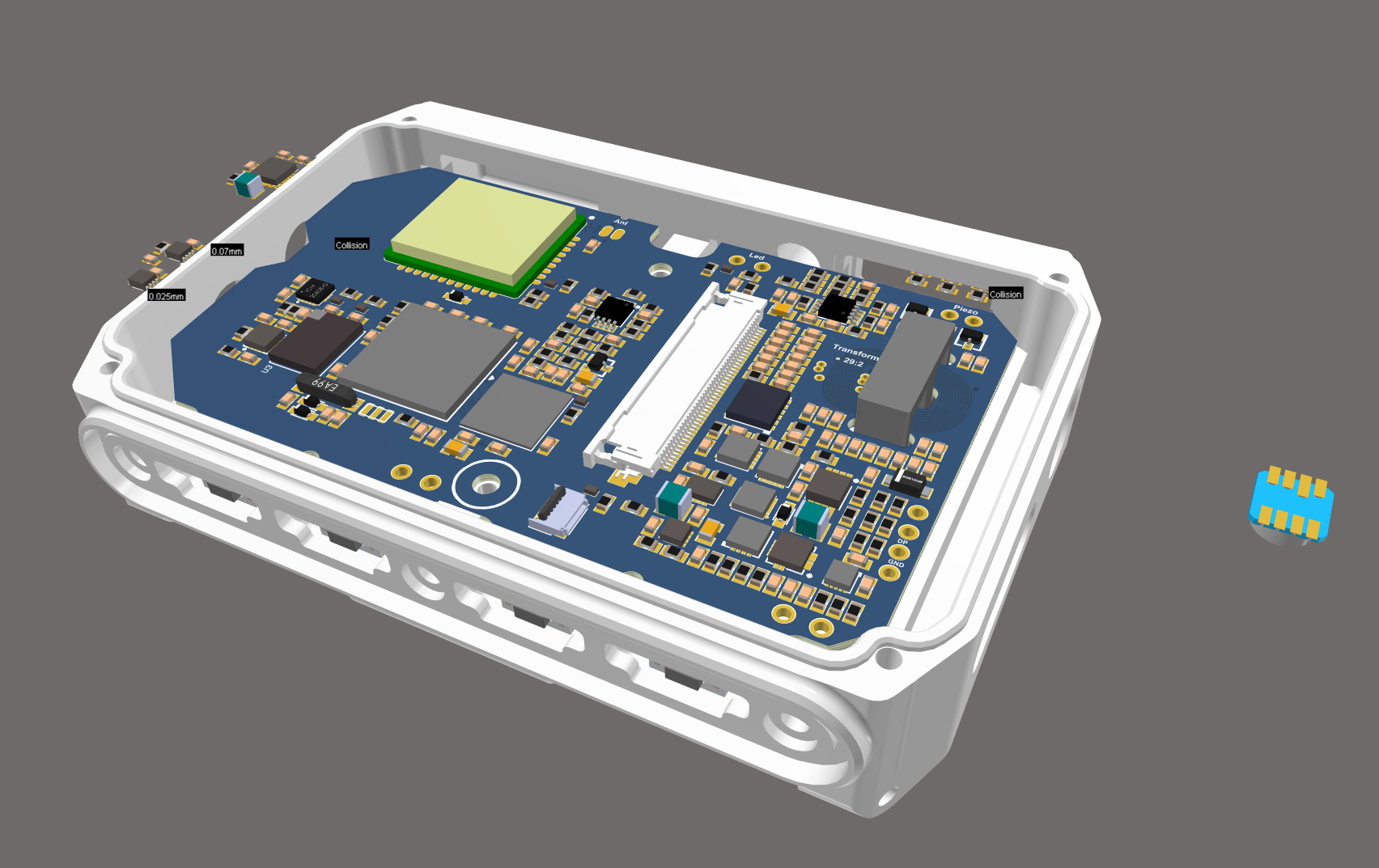

Работа над печатной платой идёт к завершению.

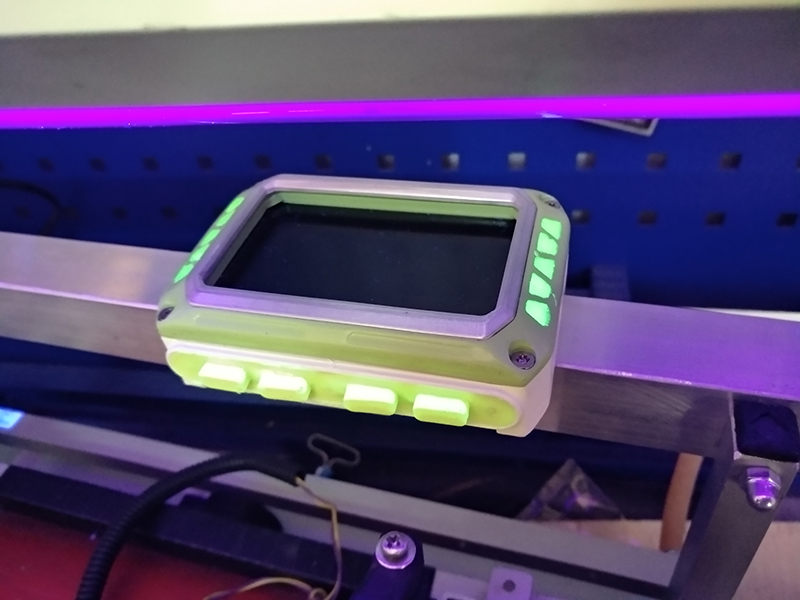

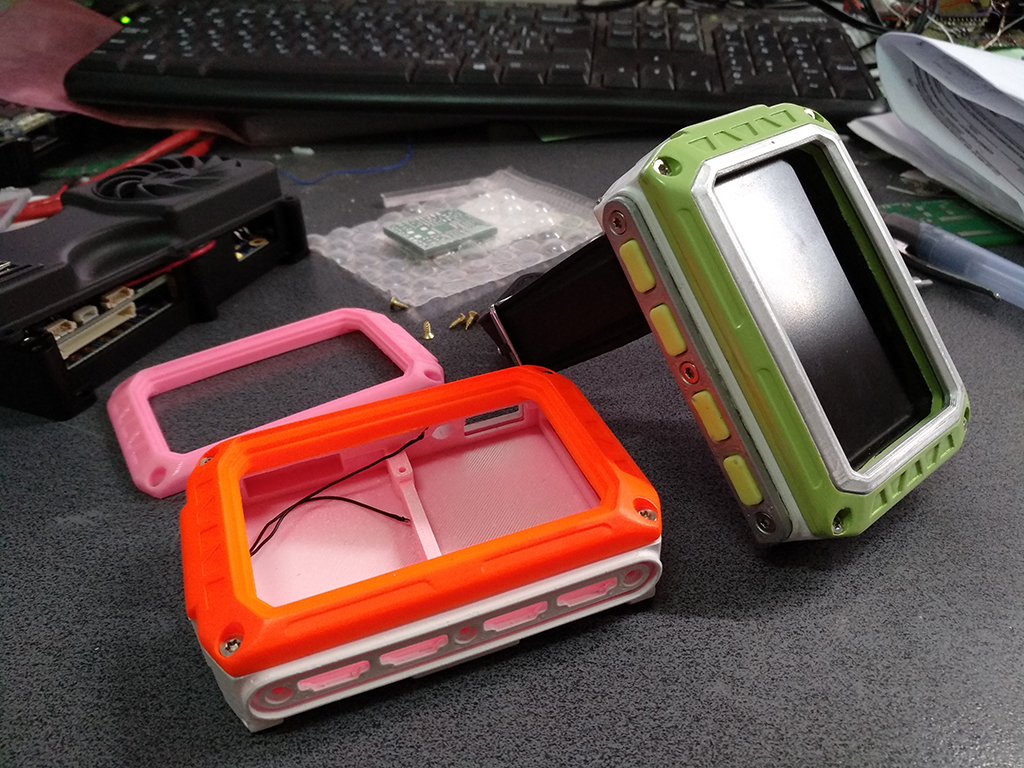

Доступны цветовые схемы корпуса: белый-зелёный, белый-оранжевый, чёрный-чёрный
Несмотря на праздники, у нас работа не останавливается. Скорее, наоборот, праздничные выходные - единственный шанс не отвлекаться на основную работу, а заниматься проектом.
Для сборки финальной версии прототипа, который не стыдно будет показать, поступают не хватающие детали:
Пьезоэлементы
