Самодельный компьютер с расширенным функционалом

KOGGER

Участник
Зарегистрирован
Сообщения
70
Реакции
257
Баллы
0
Скажите а почему отказались от GSM модуля, так ведь и компас был бы более точным, ну и следующий уровень навигатор))
GSM модуль - это тот же мобильный телефон. Возможно, вы его спутали с GPS (навигатор). Последний будет установлен в тестовые компьютеры.
Естественно, точки можно будет отмечать сколько угодно, хоть сердечки на карте вырисовывать :)


Кстати хотел спросить а почему не сделать простой сенсорный экран, только реагирующий на прикосновение любым предметом или это приведет к существенному удорожанию?
Если озадачиваться сенсорным экраном, то это ещё на год, минимум, исследований... Мне пока непонятно, на каком физическом принципе можно это осуществить.
Я думаю, что кинетическое управление придёт всем по душе. Его же можно настраивать под себя.


Kassovik63

Участник
Зарегистрирован
Сообщения
107
Реакции
258
Баллы
0
Великолепно.
По пъезокнопкам, зачем такое дорогое решение? Посмотрите в сторону емкостных.

По корпусу. На мой взгляд отличное решение. С удовольствием приобрел бы такой для "дайверского" варианта. Дело конечно вкуса, но это не часы suunto. На суши его носить не будут. Так что Ваш дизайн очень похож на классические дайверские приборы и выглядит функционально.

Последнее редактирование:

KOGGER

Участник
Зарегистрирован
Сообщения
70
Реакции
257
Баллы
0
Великолепно.
По пъезокнопкам, зачем такое дорогое решение? Посмотрите в сторону емкостных.
Наша пьезокнопка - самодельная! Она почти ничего не стОит. На алиэкспрессе куплены пищалки диаметром 10 мм, на плате есть область схемы, которая обрабатывает нажатия (RS-триггер на двух транзисторах). И одновременно сам пьезоэлемент управляет физически затвором ключевого транзистора, через который идёт коммутация питающего напряжения от батареи на всю схему. Плюс к этому, линия также идёт на один из АЦП микроконтроллера.


жендей

Участник
Зарегистрирован
Сообщения
119
Реакции
162
Баллы
43
... GPS (навигатор). Последний будет установлен в тестовые компьютеры.
Естественно, точки можно будет отмечать сколько угодно, хоть сердечки на карте вырисовывать :)....
а у него случайно еще и функции записи трека не было запланировано?:blush:


KOGGER

Участник
Зарегистрирован
Сообщения
70
Реакции
257
Баллы
0
а у него случайно еще и функции записи трека не было запланировано?:blush:
Поверьте, это сейчас настолько второстепенная задача, что даже не задумывались )))
Сейчас решаем потихонечку задачу с упомянутым ранее триггером, чтоб отключать батарею при просадке напряжения ниже безопасного уровня.
Аккумуляторы едут, но они без защиты...

А по поводу трека, то маловероятно, что GPS будет ловить даже на небольшой глубине, тем более в море.


Андрей789

Новичок
Зарегистрирован
Сообщения
20
Реакции
8
Баллы
0
Если как вы ранее говорили что батареи будет хватать на 15 часов то думаю можно с защитой и не замарачиваться, вывод индикатора заряда батареи решит вопрос полного разряда. В воде никто не проводит по 15 часов, подвох там находится ну максимум 8 часов летом, и то с перерывом, если будет предусмотрен заряд батареи от прикуривателя, микро юсб, вылез пока отдыхаешь кинул на зарядку и всё. А с учетом того что полностью заряженный аккум держит выше указанное время есть ли о чем переживать?
На счет GPS у меня в спортивных часах реализована фунция трекера и я плавал в них нормально связываются со спутником и на глубине, главное что бы не в металлоконсрукции находился.

Последнее редактирование:

Андрей789

Новичок
Зарегистрирован
Сообщения
20
Реакции
8
Баллы
0
Добрый день! Где пропали, что у вас новенького???


KOGGER

Участник
Зарегистрирован
Сообщения
70
Реакции
257
Баллы
0
Всем привет!
Ждём с завода заказанные печатки для сборки обновлённой версии. Обещают дату 15 ноября + время доставки.

Для барокамеры выточили шпильки. Осталась крышка.

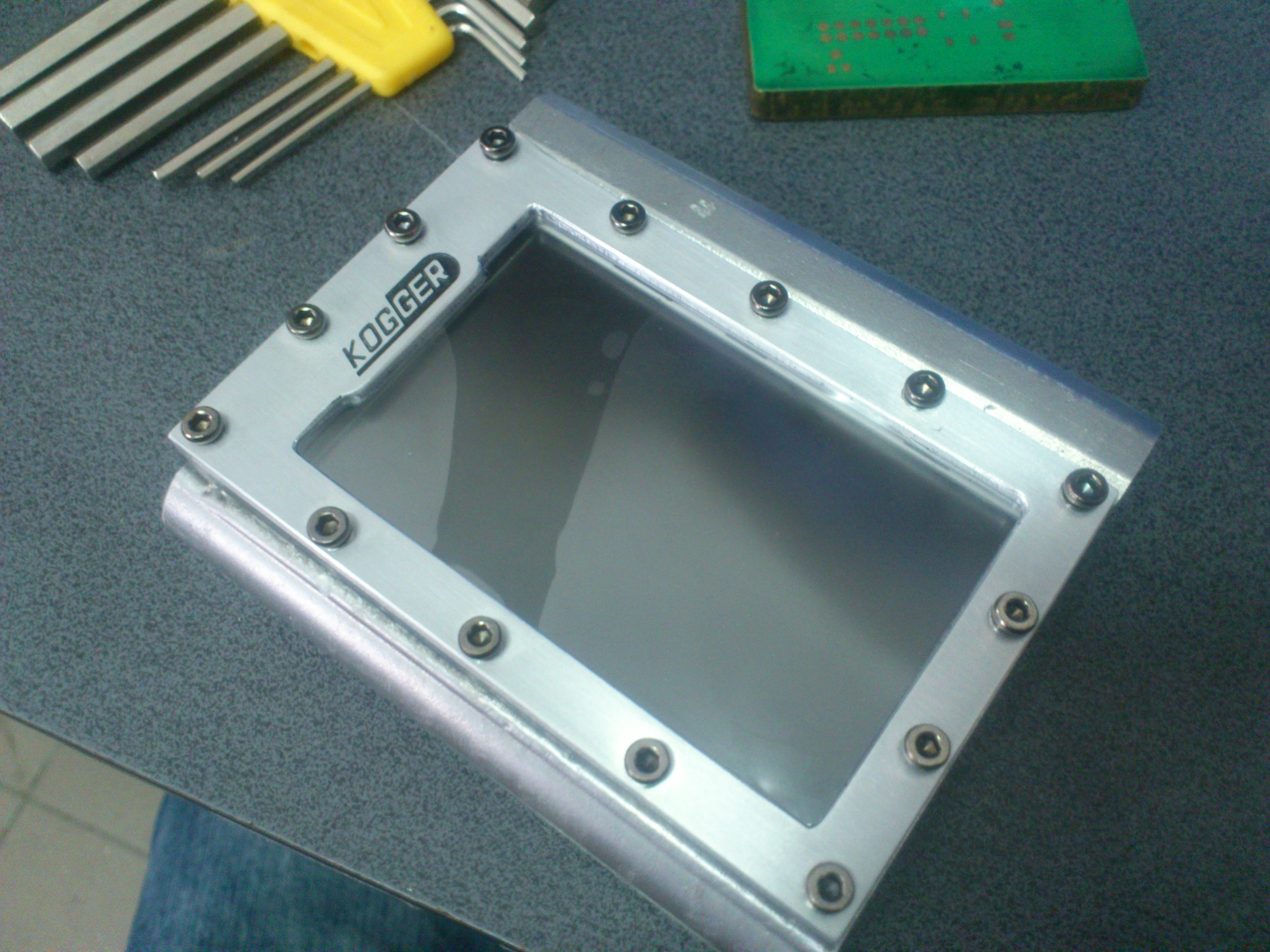

Стекло компьютера планируем защищать.
Попытался прилепить телефонную защитную плёнку на стекло (не очень удачно)


Не очень быстро, но движемся, экономя средства, в сроки укладываемся. Сказывается недостаток финансирования )))


Андрей789

Новичок
Зарегистрирован
Сообщения
20
Реакции
8
Баллы
0
Добрый вечер!
Думается мне что защита стекла это головная боль хозяина будет, самый оптимальный вариант это в тонировочном центре купить или взять на халяву атермалки и проблема решена, а вот чем корпус от царапин защитить это вопрос???? Материал корпуса то мягкий сплав, а основная часть охотников лазиют и где они только не лазиют)). честно говоря больше голову ломаю над этим вопросом, просто думал вам готовое решение предложить но ничего в голову не приходит кроме так же бронипленки????


Андрей789

Новичок
Зарегистрирован
Сообщения
20
Реакции
8
Баллы
0
Добрый вечер! Как у вас там дела? А то как то всё затихло.


Димон190

Участник
Зарегистрирован
Сообщения
109
Реакции
308
Баллы
63
Коллеги а как на счет "Раптора"в качестве "антицарапина" для корпуса?


KOGGER

Участник
Зарегистрирован
Сообщения
70
Реакции
257
Баллы
0
Всем привет!

Сейчас мы находимся в ожидании печатных плат.
[/URL][/IMG]

Как видите, ждать нам ещё с недельку до начала сборки.

Что касается покрытия для корпуса, то мы уже определились: будет чёрная порошковая краска.


L e x u s

Активный участник
Зарегистрирован
Сообщения
918
Реакции
1,721
Баллы
93
Тож интересно, коряги метить даешь!!! ;)


Георгий94

Новичок
Зарегистрирован
Сообщения
1
Реакции
0
Баллы
0
Используйте краудфандинговые платформы для финансирования вашего проекта. Типа бум стартер, и иные.


KOGGER

Участник
Зарегистрирован
Сообщения
70
Реакции
257
Баллы
0

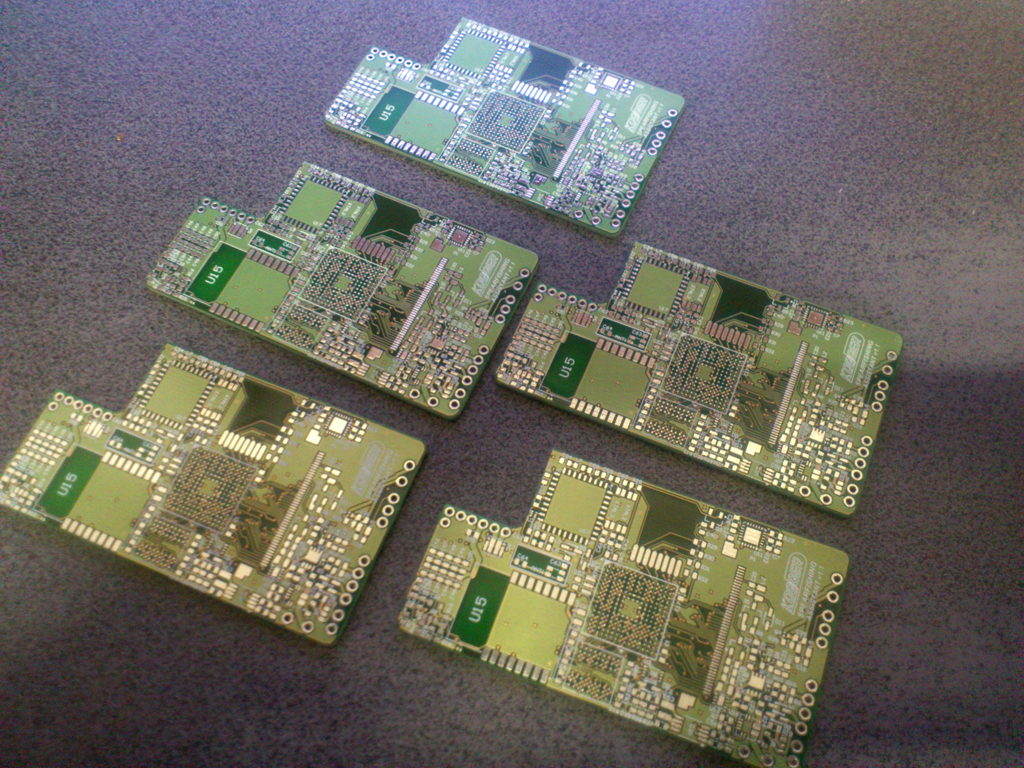

Платы приехали!
Приступаем к сборке.



Андрей789

Новичок
Зарегистрирован
Сообщения
20
Реакции
8
Баллы
0
Урра, скоро увидим первые образцы!!!


mik_gammi

местный
Зарегистрирован
Сообщения
1,617
Реакции
7,172
Баллы
135
Тож интересно, коряги метить даешь!!! ;)
А все отмеченные коряги, в спящем режиме сливаются мастеру))) И синхронизируются у него на серваке! :drinks::drinks::drinks:
Вот так то, все под колпаком! :bayan:

Супер часы, ждем! :wink:


Андрей789

Новичок
Зарегистрирован
Сообщения
20
Реакции
8
Баллы
0
Доброго дня! С наступившим! Что там с компьютером а то затишье прямо таки какое то.


KOGGER

Участник
Зарегистрирован
Сообщения
70
Реакции
257
Баллы
0
С наступившим. Будь они не ладны эти праздники.

В платах к компьютеру обнаружен глупейший недочёт: посадочное место под самый крохотный транзистор не соответствует распиновке. Необходимо было припаять транзисторы к плате посредством тоненьких проводников.
Пришлось восстанавливать навык подковывания блох:
[MEDIA]https://youtu.be/ak-kFg6X114[/MEDIA]

Далее оказалось, что с корпусом микросхемы преобразователя питания такая же хрень! Опять навесной монтаж...

В итоге, несмотря на трудности, удалось проверить схему питания, управление пьезовыключателя. Проц не стали паять на косячную плату.
Ну и пока то да сё, было найдено решение поднять напряжение на ультразвуковом датчике дальномера с 200 Вольт до 600. Это улучшит дальнобойность и режим работы самого кристалла (а он рассчитан на киловольты). Пришлось, правда, заказать и ждать некоторые компоненты, но, видимо, нам нужно было время чтобы собраться с мыслями :)

Так что плату переделываем.

Программист продолжает "играться" с интерфейсом:
[MEDIA]https://youtu.be/vnr8KM25AbQ[/MEDIA]

Все наши планы в силе, работаем. Трудностей не боимся!
