Как и обещал выкладываю свою вариацию... одну из... Пока, так сказать на стапеле...:biggrin:
Крейсер..!!! блин, однако... :biggrin:
Ну почти свершилось...! процесс уже идет к некому завершению хочу показать плод творений...))
Это пилотный вариант, который уже был частично в воде...* как бы концепция...
Всё наметано вручную, сшивалось и перешивалось кучу раз... ;D
Ваше мнение по узлам будет очень полезно...* *Чтобы окончательно его собрать, надо всё наметить, прошить крепко на днище и палубе весь крепеж, карманы... и только потом окончательно сшивать половины...
http://fotki.yandex.ru/users/david-info/view/268810/
Это уже с защитной передней сбруей... о ней чуть позже...
http://fotki.yandex.ru/users/david-info/view/268795/
http://fotki.yandex.ru/users/david-info/view/268796/
Некая хронология... хотя вариантов было прокручено очень много...
Это буксир с родным итало-китайским плотом. Сцепка нержавеющий прут д.8мм, по концам шарики гайки.
http://fotki.yandex.ru/users/david-info/view/268790/
Ткань кардура. Из постыни сделал выкройки... Кружок Белошвейка... :biggrin::biggrin:
http://fotki.yandex.ru/users/david-info/view/258798/

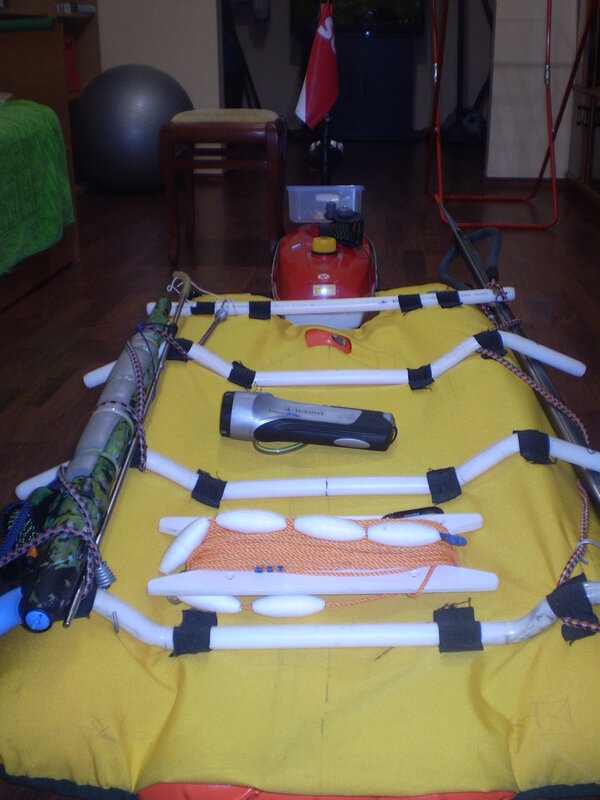

Мысль о том, как сделать его жесткой конструкцией в поперечном направлении. Посмотрев на родном сайте акваскутера ролик, там видно, что он под тяжестью продавливается, скругляется и охватывает тело... Потому изогнул пластиковые трубы по профилю, этакие шпангоуты. Они вставляются в резинки на уже надутом на 90% плоту. Трубки можно делать разборными, составными и т.д. Металлопласт не пойдет, а вот белые трубы хорошо держат форму под весом.
http://fotki.yandex.ru/users/david-info/view/268800/

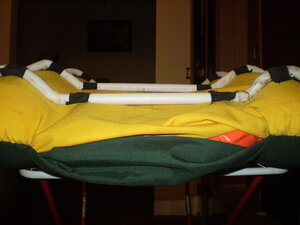

Именно надо было сделать плоским дно, и для лучших ходовых качеств и для полезного объема на палубе, и для удобной боковой фиксации тела. Три внутренних баллона имеют меньший диаметр.
http://fotki.yandex.ru/users/david-info/view/268798/
Карманы и бутыли... но и еще и выполняют роль киля, повысят устойчивость, а струя от буксира как раз попадает между ними...
Синяя бутылка 1,5литра. Будет нашито 2 кармана на дне. Под 2 бутылки с топливом или под что угодно. Была мысли сделать карманы съемными, но решил на это не заморачиваться. Наглухо пришью, на входе кармана затяжка и контрольный замок клипса.
http://fotki.yandex.ru/users/david-info/view/268799/
Я боялся, что будет мала грузоподъемность, но тест в бассейне очень обрадовал. Снаряженный вес держит отлично, объем у него приличный. Причем в карманы можно и пустые бутылки запихнуть для повышения плавучести... да и с топливом будут тоже легче воды.
В передней части оригинального плотика я отрезал полиэтиленовый крепеж. Стальной прут сцепки теперь проходит через петли из строп. Теперь появилось еще несколько дополнительных мест, к которым можно, что-нибудь прицепить, через карабин,
http://fotki.yandex.ru/users/david-info/view/268811/ При окончательной сборке петли надо будет поставить более точно по краям... уже перешивать не в моготу... ))
И возможно чуть укоротить, но это уже только после первых испытаний...
http://fotki.yandex.ru/users/david-info/view/268808/
Нашиты будут большие карманы, между опорными трубами.
http://fotki.yandex.ru/users/david-info/view/268802/
Вариантов крепления всего и вся просто куча куча...
Посмотреть на Яндекс.Фотках По бокам, между половинами буксира, по ватерлинии, будут вшиты петли, через которую протяну толстую веревку... для боковой защиты, для фиксации любого крепежа, крепление снаряги

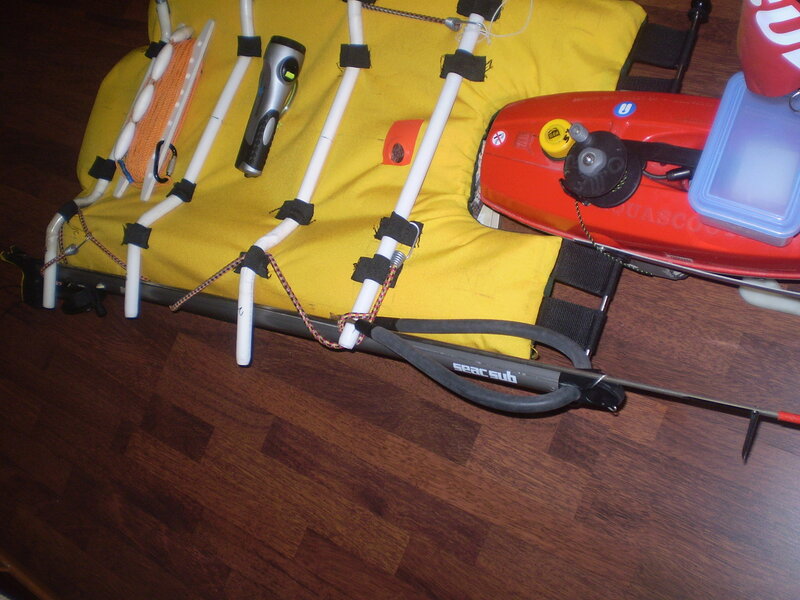

Гарпуны, как запасные, так и рабочий можно прсто заводить под низ труб. К трубам будут стационарно закреплены защитные наконечники и пвх трубки с продетой шляпной резинкой. Но будут и стационарные карманы.. узкие, ну например на пару гарпунов, вдоль ватерлинии. Заодно тоже будут нести защиту по бокам.
http://fotki.yandex.ru/users/david-info/view/268806/
[/url]
http://fotki.yandex.ru/users/david-info/view/268807/
На вершинах бортов будут нашиты петли с резиновыми кольцами, как сейчас, на пробном, резинка для крепления. Есть более тонкого диаметра, более эластичные. обматывая через трубы-шпангоуты можно очень жестко крепить ружия самых разных калибров
http://fotki.yandex.ru/users/david-info/view/268809/
На буксире буду устанавливать эхолот простой, для его аккумов герметичный контейнер... А заодно туды можно положить и бутеры...
Установится на поперечные дуги сбруи. Пока сделал внешнюю окантовку. Когда делал загиб переднего уголка, чего-то не захотелось обрезать полосу... еще не знаю, но может что-то примастырю. На этой передней площадки будет небольшой поплавок из пенопласта. Может на неё смонтирую катушку. Где-то в передней части буду крепить датчик эхолота, еще не определился... Зона должна быть относительно спокойной, без пузырей, чтобы не делать помехи... Впереди хочу сделать небольшой обтекатель. Он будет служить и защитой. Так несколько раз напарывался на пеньки, которые не доходили до поверхности 15-20 см... т.е. его не видно...
http://fotki.yandex.ru/users/david-info/view/268797/
http://fotki.yandex.ru/users/david-info/view/268804/С передняй части сбруи по дуге пойдут направляюшие и соединятся под нижним креплением ручек. Куда-то туда выведу и крепление линя от катушки. Т.е. катуха наверху, линь от неё проходит к кольцу, где-то под низом буксира, а потом уже с грузом на дно... Так мне кажется будет более устойчив при стоянки на волне...
Сбрую вообще думаю не демонтировать с него. На неё можно вешать фонари, куканы. Пару небольших поплавком скомпенсируют её вес. А получается вполне легкой. Для тонких поперечин хорошо подойдут нержавеющие шампура. Пока собираю на метизах, а потом окончательно заварю.

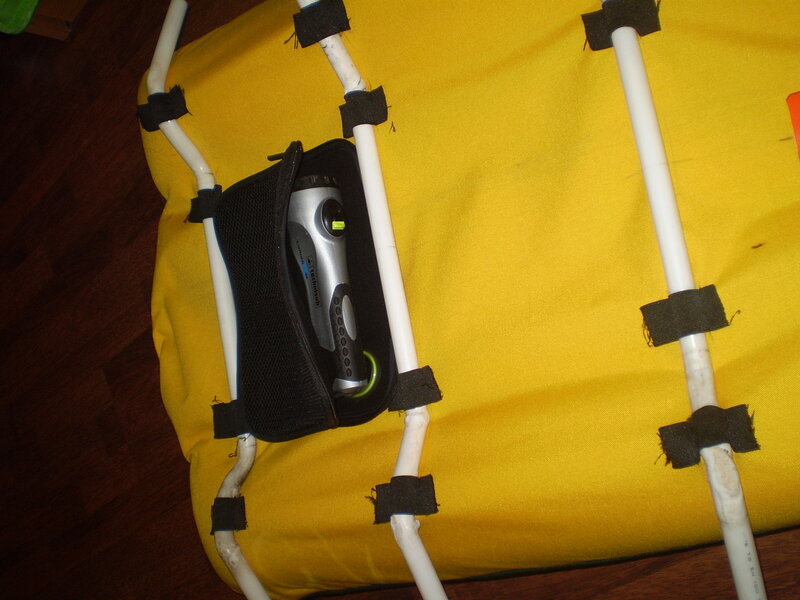

Где-то на шноркеле будет стоять GPS. Даже такой маленький фонарик дает хороший подствет на дно в глубину на 1,5-2метра.
Укладка внутреннего баллона через корму, так сказать. Застегиваться будет крупной молнией, как на туристическом снаряжении. Липучек никаких не будет.
http://fotki.yandex.ru/users/david-info/view/268813/
Будут стационарно закреплены большие карабины. Также стационарно будет закреплена старая добрая тарзанка. На ней можно и кого-то собой захватить, буксироваться двоем. Ну и сверху какбы поверх лежбища думаю накрыть типа пологом. Скорее всего будет кусок неопрена 5-7мм нашитого на кардуру. Т.е. накрывать будет именно среднюю часть между крайними баллонами. На такой вспепеной мягкой подстилке будет удобно долго лежать, чтобы ничто не мешало телу...
Трос, вернее шнур дайнемы, газа пойдет через загнутую трубку. Один конец через мини карабинчик будет цеплаться за ручку газа, а другой пройдя направляющую трубку будет в руке. Тогда не надо будет тянутся руками к ручке газа и комфортно расположиться на плоту...
Вся конструкция разборная, причем на воде, на плаву. Можно удалив штырь, разъединить буксир и тогда получаем просто буксир с отдельным плотом, который можно просто за собой тащить по воде, если это вдруг потребуется.
Ну вот пока все...
