После первого же погружения, утопил свой люмен 6 в море, все внутри окислилось и заржавело. Прочистил мелкой шкуркой контакты, подложил толстую фольгу для лучшего сцепления - все вроде пока работает, правда пользуюсь им редко.
- Сообщения
- 708
- Реакции
- 479
- Баллы
- 0
Могу предложить корпус Люмен 6 или сразу переделать его на СИД...:scratch_one-s_head: причём с переделкой выкл. на геркон...
Последнее редактирование:
- Сообщения
- 15,155
- Реакции
- 55,234
- Баллы
- 135
можно и магнитно-герконовый соорудить... я сделал проще - разобрал выключатели на обоих фонарях и методом подгибаний, примерки, опять подгибания - добился, что контактные площадки стали соединяться без перекоса... как итог - уже второй год вообще забыл про проблему плохого контакта...
ardon:
На крайней охоте сделал почти все тоже самое путем ножа, восьмигранника - все работает )Было такое! Писал в "Люменах" просил корпус.
1 Извлекаем выключатель (подрезая обойным ножом по периметру)
2 Откручиваем контакт (тот который крепится болтиком под 6-ти гранник)
3 Подгибаем контакт ( я ещё его припоем обработал в месте примыкания к второму контакту)
4 Разогреваем пояльник и формируем размыкатель заново.( Я перестарался , и теперь фонарь включается в противоположную сторону)
5 Прикручиваем контакт на место.
6 Вставляем выключатель и проверяем работоспособность(при необходимости повторяем п 2-6)
7 Если всё работает извлекаем выключатель, смазываем о-ринг и приклеиваем выключатель на циакриновый клей.
Мой люмен 6 с таким "тюнингм " работает больше года.
Точите ножи, грейте пояльники и "Да поможет вам сами знаете кто"
- Сообщения
- 3,658
- Реакции
- 4,433
- Баллы
- 135
сделал. вроде все ок.
кратенько.
т.к. рвем "ключем"/выключателем +5вольт , то используется такая схема с http://www.electronics-tutorials.ws/transistor/tran_7.html
схема в разделе "P-channel MOSFET Switch"
ставится делитель 100КОм на 10КОм на затворе.
10КОм подсоединяется к "земле" герконовым реле.
Это была схема на словах. ))
теперь по комплектухе. Лучше брать в митино или в вольмастере на Электрозаводской. Чип и Дип в три раза дороже.
итак.
1. резисторы 100кОм, 10КОм

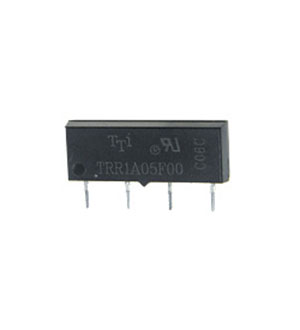

2. геркновое реле http://www.voltmaster.ru/cgi-bin/qwery.pl?id=34601&group=31503
3. полевой транизстор Р-канал!!! очень важно сопротивление сток-исток в открытом состоянии. Я нашел 0.020 Ом у IRF в корпусе TO-220AB.
вообщем я выбрал IRF4905. http://www.voltmaster.ru/cgi-bin/qwery.pl?id=830378124&group=204
4. магнит )) я купил цилиндрический 6 на 10.
сфоткую позже
кратенько.
т.к. рвем "ключем"/выключателем +5вольт , то используется такая схема с http://www.electronics-tutorials.ws/transistor/tran_7.html
схема в разделе "P-channel MOSFET Switch"
ставится делитель 100КОм на 10КОм на затворе.
10КОм подсоединяется к "земле" герконовым реле.
Это была схема на словах. ))
теперь по комплектухе. Лучше брать в митино или в вольмастере на Электрозаводской. Чип и Дип в три раза дороже.
итак.
1. резисторы 100кОм, 10КОм
2. геркновое реле http://www.voltmaster.ru/cgi-bin/qwery.pl?id=34601&group=31503
3. полевой транизстор Р-канал!!! очень важно сопротивление сток-исток в открытом состоянии. Я нашел 0.020 Ом у IRF в корпусе TO-220AB.
вообщем я выбрал IRF4905. http://www.voltmaster.ru/cgi-bin/qwery.pl?id=830378124&group=204
4. магнит )) я купил цилиндрический 6 на 10.
сфоткую позже
Последнее редактирование:
- Сообщения
- 4,393
- Реакции
- 22,176
- Баллы
- 135
Батарейки проверь каждую тестером. Они могли не сесть, а сломаться мог угольный стержень. Если дело с выключателем, тоесть ты убедился методом подмены в исправности остальных деталей, то его просто нужно снять и отремонтировать. Для этого выкручиваешь винт со звездочкой, и аккуратно канцелярским ножем по всему периметру подрезаешь черную накладку. После чего весь механизм можно будет извлечь для ремонта.
