Переделка фонаря под себя, автор Slavich-54

[Slavich-54]

Покажу свой,переделанный из маленького,"строптивого китайчонка".Изначально он мешал ярким светом,ослепляя меня,и озаряя окрестности.
Алгоритм переключений был-само неудобство.Режим 50% включался только через 100%,а выкл. только через яркий СТРОБ.Свет был виден за версту.
Для начала,поставил бленду из велокамеры,она срезала излишнюю боковую засветку,и стало удобнее "голову" крутить.Но это только начало.

...

Впаял жёлтый ХМ-L2 Т4-7С,и драйвер 4*АМС7135(с перемычкой на фото 2).
Не стало ненавистного,яркого СТРОБа.Лишь при севшем акк. редкие мигания.

Алгоритм очень удобный.Режимы включаются с самого слабого:10%-50%-100%.Выключаются из любого длительного,сразу.
Теперь фонарь удобен как подствольник,как подсветка на плече,и как резервный.Так же хорош в мутняке,но с кнопкой было бы ещё лучше.



[invisible]

Покажу свой,переделанный из маленького,"строптивого китайчонка".Изначально он мешал ярким светом,ослепляя меня,и озаряя окрестности.

Странно, что такой убогий свет с колиматором или отражателем ослепляет и озаряет окрестности..
Я предлагаю вам в этом случае выкинуть колиматор или отражатель и вместо него поставить линзу и стекло. Причём линзу можно будет через кольца проставок ставить в фокусе (тогда будет чёткая точка) и расфокусировать (приблизить к светодиоду) и будет широкое пятно без ореола...Тогда и не понадобится городить бленду из камеры.:drinks:



[Медветь]

..долго и нудно что-либо объяснять (про теплоотвод, свет, питание, стабилизацию, ШИМ и пр.)..
..всё приходит с опытом и сравнением..



[invisible]

..долго и нудно что-либо объяснять..

Мудро, но нудно..:scratch_one-s_head:

..всё приходит с опытом и сравнением..

Источник нашей мудрости - наш опыт
Источник нашего опыта - наша глупость...:drinks:

Притча...
Было это много веков назад. В одной деревне жил Парадокс. За свою долгую жизнь он многое повидал. Сложные у него были отношения с окружающими. Парадокс мог озвучить внезапно совершенно неожиданное мнение, которое противоречило общепринятому, хотя часто это противоречие было только с виду.

Застрял он в своём одиночестве, и оно его очень угнетало. Но как-то раз повстречал он такую красавицу, что влюбился, как говорят, "по уши". Голова у него пошла кругом и предложил Парадокс прекрасной незнакомке руку и сердце. Как же она была хороша: васильковые глаза, сказочная фигура, длинные густые волосы... Парадокс был в сладком тумане. В этом тумане он и женился. И только после свадьбы он узнал настоящее имя своей жены... Жену звали Ошибкой.

Представляете, какая у них получилась семейная жизнь?... Протекала она, скажем прямо, безрадостно. Жене было трудно угодить, она всем была недовольна. Только и слышно было от неё: "Не то сделал, не туда пошёл, не то принёс!" Дальше - хуже. У Парадокса и Ошибки родились дети: Скандал, Обман, Глупость и Опыт.

Парадокс совсем смирился со своим положением, он не препятствовал жене и не возражал ей, так как она всегда была права и спорить с ней было бесполезно. Огорчали Парадокса и дети, кроме Опыта.

Опыт тихо сидел и наблюдал, как росла не по дням, а по часам общительная и хорошенькая Глупость, в которой мать души не чаяла. А неразлучные братья Скандал и Обман создавали родителям много неприятных ситуаций, пока не выросли. Когда они выросли, то решили сбежать из дома, чтобы жить по-своему. Исчезли они и больше не появлялись, так и бродят до сих пор где-то среди людей.

После ухода своих любимых сыновей Скандала и Обмана мама Ошибка совсем взбеленилась и выгнала из дома третьего сына на поиски сбежавших сыновей.

Вышел Опыт рано утром из дома и увидел отца. Парадокс, провожая сына, решил дать ему совет в своём привычном эпатажном стиле.

- Сынок, уходи из этого дурдома, - начал Парадокс. - Рядом с оставшимися только я могу находиться, ибо не воспринимаю их всерьёз. Братьев проблемных своих не ищи. Они тебе не нужны, и ты им не нужен. Найди лучше умную девушку и женись на ней. Женись только на умной. Если женишься на глупой, то всю жизнь вокруг тебя будут бегать глупые и неблагодарные дети, проблемы которых ты будешь решать до конца своих дней, а они до конца твоих дней будут не понимать того, что ты для них делаешь.

Ушёл Опыт в дальние края. Нашёл он по совету отца там хорошую умную девушку и женился на ней. Звали девушку Мысль. Родилась у них чудесная девочка Мудрость.

С тех пор они втроём путешествуют по всему миру. А тем, кто их встречает и приглашает в гости, они, уходя дальше в свой путь, оставляют бесценный подарок - Разум.

Мы сильны, зная свои слабости.

Мы прекрасны, если видим свои недостатки.

Мы мудры, когда учимся на своих ошибках.



[Slavich-54]

..долго и нудно что-либо объяснять (про теплоотвод, свет, питание, стабилизацию, ШИМ и пр.)..
..всё приходит с опытом и сравнением..

Благодарю! Для нудных объяснений есть сайт "Fo..ka".А нам сегодня сваять,а завтра уже на нырялку успеть надо.:bayan:Погода шепчет.



[invisible]

Благодарю! Для нудных объяснений есть сайт "Fo..ka".А нам сегодня сваять,а завтра уже на нырялку успеть надо.Погода шепчет.

На пару поездок и так сойдёт конечно..., но есть и более приемлимые решения. Линза чем хороша, у неё практически нет ореола и можно луч сделать с большим диапазоном угла...ardon::drinks:
Такие линзы купить не проблема.



[Slavich-54]

Недолюбливаю слово купить,это удел гуманитариев-неумеек.
Прикладывал разные линзы,получается лажа.Ещё проблема их герметично установить,если неразъёмная крышка.
Короче велокамера рулит.



[Slavich-54]

Купил очередной фонарь и разобрал.Весь корпус алюминиевый,а крышка головы пластик.Орингов дофига,аж 10шт.
*

Модуль висел на пружинке,без теплоотвода,диод LB и драйвер со стробом.:sorry:Поставил драйвер на 1750mA с памятью режима,и ХМ-L2.
*

Для теплового контакта,модуль очень туго притёр на 2 медных втулки.Теперь можно увеличивать ток хоть до 2,5 Ампер.
В итоге,совсем другой свет и удобство коммутации.



[legion-71]

В чем удобство комутаци выражается?



[Slavich-54]

В чем удобство комутации выражается?

Ставлю драйвер с памятью последнего режима.С ним не надо гонять по кругу все режимы,в поисках нужного.
То есть днём нужен только 100%,а ночью 40% и 10%.:bayan:



[legion-71]

Ставлю драйвер с памятью последнего режима.С ним не надо гонять по кругу все режимы,в поисках нужного.
То есть днём нужен только 100%,а ночью 40% и 10%.:bayan:

Я так понял включение происходит вращением головы? Диаметр драйвера какой? Можно ссылочку на драйвер



[Slavich-54]

Я так понял включение происходит вращением головы? Диаметр драйвера какой? Можно ссылочку на драйвер

На этом фонаре силовая кнопка сзади...Драйверы использую разные на 17мм,и даже однорежимный модуль UltraFire 26мм вошёл.
Самые ходовые 4*АМС-7135,с перемычкой.https://www.fasttech.com/products/1612/10001686/1122401-4-amc7135-2-group-3-5-modes-led-flashlight-driver

*

Приобрёл и 8*АМС7135,ток 2800mA,но для меня и фонаря это явный перебор.



[Slavich-54]

Давно собирался написать свои злоключения про диоды семейства ХМ-L,но хороший прозрак гнал на нырялку.
Теперь поплыло много листвы,и вода стала мутной.В охоте перерыв,и самый раз поделиться наблюдениями.
...Заметил,что не только я,но и многие разочарованы светом от диодов ХМ-L 3000-2800К.И не только ХМ-L.
Сами по себе новые светодиоды хороши мощностью и отношением лм/ват,но есть одно НО.
У современных диодов вместо ярко-жёлтого цвета, какой-то коричневый оттенок.Факт,что рыбу хуже видно.
Уж не знаю из за чего,но самый нормальный свет при длине волны 4000К,ниже какая-то лажа.
Видимо получить жёлтый свет в лампах с газообразным галогеном легко,а в кристаллах пока невозможно.
Почему же у старых маломощных светодиодов,жёлтый свет более реальный?
Поставил такой на 3W в фонарь,и появилась "пробивная желтизна",очень приятная глазу.



[Медветь]

..выбирай правильно диод, смотри даташит (биновку), оттенков - море, какой нравится..
http://www.cree.com/led-components/media/documents/XLampXMBL.pdf
..насчёт коричневого оттенка - просто попались неудачные (C или S)..
..выбирай правильный тинт!

..рекомендую 4А-5А группы, если нравится тёплый свет с хорошей цветопередачей (CRI)..



[Slavich-54]

..выбирай правильно диод, смотри даташит (биновку), оттенков - море, какой нравится..
http://www.cree.com/led-components/media/documents/XLampXMBL.pdf
..насчёт коричневого оттенка - просто попались неудачные (C или S)..
..выбирай правильный тинт!

..рекомендую 4А-5А группы, если нравится тёплый свет с хорошей цветопередачей (CRI)..

Два месяца ждал с FT новый светодиод и др. мелочёвку.Наконец-то бандероль пришла...........Так и не разберусь с тинтами и CRI.
Нашёл эту сводную таблицу оттенков цвета,но неразборчиво.
Был недоволен диодами XM-L2 T4-7C,по рекомендации заказал диод XM-L2 T5-5A2 4000-4300К.Правильный ли мой выбор ?
С какими обозначениями выбирать XM-L2 и XP-G3,при цвете 4000К ???Новый диод,даже при пробе тестером светится немного ярче остальных.

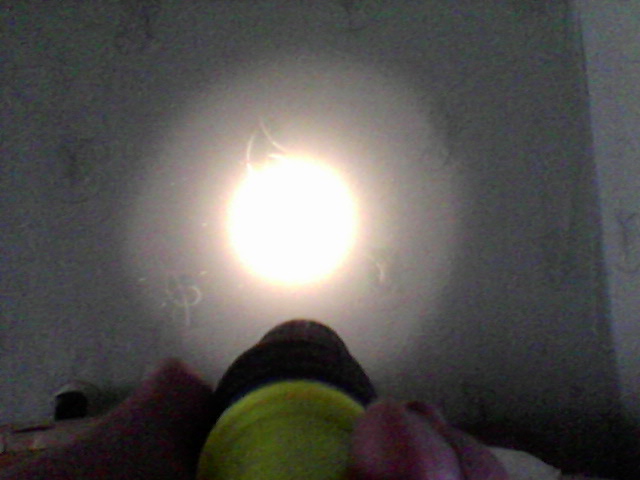

Собрал модуль и включил.Свет,как солнечный,безоблачного летнего дня.



[Медветь]

С какими обозначениями выбирать XM-L2 при цвете 4000К ???

..Саймон Мао на все свои Конвойчики даёт такие вот фото, примерно отображающие цвет:
XML2 U2-1A 6500-7000 К
XML2 Т6-3B 5000-5200 К
XML2 Т6-4C 4300-4500 К
XML2 T5-5B 4000-4200 К
XML2 Т4-7A 3000-3200 К



[Abirvalg]

переделка медведя отделилась
http://www.abirvalg.net/forum/showthread.php?t=33080



[Slavich-54]

Прислали второй фонарь,как описывал в посте #8,за 5 июня.Ну теперь-то выжму из них все возможности,пока все водоёмы подо льдом.
Недостатки у них одинаковые,но один косяк не давал покоя-это глючные силовые кнопки-"недотроги".Их сопротивление было от 2 до 18 Ом.
Максимал не включался, были только короткие вспышки.Вскрытие показало,что половинки корпуса кнопки не соединены до конца,с зазором 0,5мм.
Сжал пассатижами половинки корпуса, сразу перестали болтаться лепестки контактов.Сопротивление включения стало минимальным.

Кнопка совсем не поджималась кольцом.

*Пришлось срезать белый стаканчик на 1мм.*
Чтобы при нырках не выключался свет,можно срезать пенёк колпачка,либо поставить распорную резиновую втулку(пружинку).Это актуально ко многим китайским фонарям.
....................................................................................................Установил шайбы-проставки на белый стаканчик,чтобы вся кнопка села глубже на 1,5мм.

****************

****

Наконец-то стал чётко включаться и стабильно гореть максимал.Добился сопротивления контактов 0,02 Ом.***Щупы с КЗ 0,03 Ом



[Медветь]

Чтобы при нырках не выключался свет,можно срезать пенёк колпачка,либо поставить распорную резиновую втулку(пружинку).Это актуально ко многим китайским фонарям.

..всё равно на глубине 6-7 метров будет прожиматься..
..ставь кнопку прямого действия с соответствующей шайбой *уплотнением* из дюральки, до 20-ти метров будет держать..



[Slavich-54]

..ставь кнопку прямого действия с соответствующей шайбой *уплотнением* из дюральки, до 20-ти метров будет держать..

А если на место силовой кнопки, поставить драйвер с тактовой ?
