Переделка фонаря ЛЮМЕН 6 на светодиоды.

Сборка люмена со стаканом:
Перво-наперво обрабатываем канавку под О-ринг на стакане со стороны наружней резьбы надфилем или мелкой наждачной бумагой, закругляем последний виток резьбы для предотвращения повреждения О-ринга при эксплуатации.
Далее к обточенному на наждаке по нужному размеру, и просверленному точно по центру сверлом диаметром 4 мм, кластеру припаиваем провода питания от драйвера (двойной провод, красный к +, синий к -)
Обмазываем термопастой алюминиевую проставку, укладываем ее в стакан со стороны внутренней резьбы, а сверху на нее устанавливаем кластер. Через отверстия по центру стягиваем эти компоненты винтом М4 (гайка со стороны кластера, головка винта — в потай с другой стороны стакана)

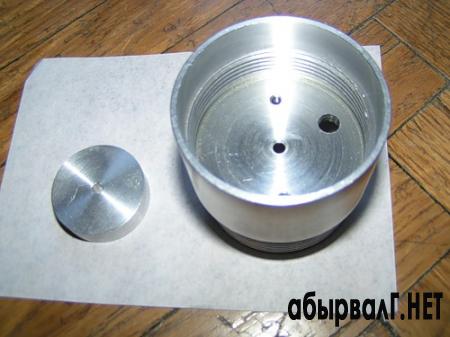

Стакан и проставка

Переделка фонаря ЛЮМЕН 6 на светодиоды.



Собранная конструкция кластер-проставка-стакан



Переделка фонаря ЛЮМЕН 6 на светодиоды.





Провода питания кластера с разъемом пропускаем через отверстие в дне стакана.
Переворачиваем стакан, и на термопасту ставим драйвер, предворительно расточив на нем надфилем крепежные отверстия до диаметра 4 мм.
Установленный драйвер в стакане



Переделка фонаря ЛЮМЕН 6 на светодиоды.





Далее я изготовил разъем для питания драйвера. Для этого из металлического листа вырезал и согнул П-образный подиум с отверстием, в него вклеил RCA разъем панельный (куплен на радиорынке) Ответную часть разъема вклеил заместо лампы в ламподержатель фонаря. Припаял провода к разъемам (центральный контакт -, кольцевой контак +), в ламподержателе соединил разъем с контактной группой в той же полярности. Всю пайку залил поксиполом (эпокситный клей). Получилось вот так:



Переделка фонаря ЛЮМЕН 6 на светодиоды.
Переделка фонаря ЛЮМЕН 6 на светодиоды.





Далее контакт на подиуме установил над драйвером и прикрепил через отверстия к дну стакана винтами М4

Переделка фонаря ЛЮМЕН 6 на светодиоды.



На кластер приклеил резиновым клеем за ножки обточенную линзу.



Переделка фонаря ЛЮМЕН 6 на светодиоды.





Обильно смазал О-ринг густой силиконовой смазкой и надел его на стакан, избегая касания металлической резьбы (обмотал резьбу изолентой)
Все, дальше осторожно, чтобы не повредить пластиковую резьбу и О-ринги свинчиваем голову фонаря, стакан и корпус.
Если все собрали правильно и не перепутали полярность — то фонарь заработает!

Источник: Форум абырвалГ.НЕТ

Автор — OxotNic
