Выбираем катушку для подводного ружья

[docer]

Re: Выбираем катушку .

[MEDIA]https://www.youtube.com/watch?v=F-GCz_iRiT4[/MEDIA]



[G.e.s.s.e.r.k]

Re: Выбираем катушку .

[MEDIA]https://www.youtube.com/watch?v=F-GCz_iRiT4[/MEDIA]

Вообще думал что магнит на удержание ручки в разложенном состоянии естьardon:

Ну и конечно же сравнивать эту катушку с пеленгасовской не корректно, это далеко не аналоги, да и по цене там разница в разы...



[Рябов Игорь]

Re: Выбираем катушку .

В этом году уже точно не получится собрать, просто некогда. В новом году...:drinks:

Как успехи? собрал? давай фото :wink:



[G.e.s.s.e.r.k]

Re: Выбираем катушку .

Как успехи? собрал? давай фото :wink:

Сейчас мудрим со штампом для формовки, поэтому решили пока сделать по паре на деревянные арбалеты и пару под омеровское универсальное крепление, там конфигурация несущей рамки по проще:smile:



[Diky]

Re: Выбираем катушку .

Сейчас мудрим со штампом для формовки, поэтому решили пока сделать по паре на деревянные арбалеты и пару под омеровское универсальное крепление, там конфигурация несущей рамки по проще:smile:

впечатляет! хотелось бы в руках покрутить готовую. щас на рынке ваще практически нет нормальных катух по адекватной цене. а эта очень хорошее впечатление создает при первом взгляде.



[Дядя Вова]

Re: Выбираем катушку .

А какой смысл в металлической шпуле? Вот у турков нашел с пластиковой, имхо легче, дешевле и надежность не меньше



[Дядя Вова]

Re: Выбираем катушку .

А этим парням пришла в голову идея напечатать катушку на 3d принтере, всего 1100 р

http://3dnitka.ru/3d_produkcija/snarjazhenie_ohota_sport/katushka-omer

http://youtu.be/-TR8MGgzqts



[G.e.s.s.e.r.k]

Re: Выбираем катушку .

А какой смысл в металлической шпуле? Вот у турков нашел с пластиковой, имхо легче, дешевле и надежность не меньше

Моя конструкция так же предусматривает шпульку изготовленную полностью из пластика. Вопрос тут только в том что в варианте монолитной шпульки придется брать 70 мм пруток из полимера и отсекать все лишнее. Толщина пластиковых щечек в этом варианте будет заведомо толще что бы обеспечить необходимую прочность, перфорировать их сильно не получится из соображений той же прочности. В моем варианте из пластика сделаны все детали вала и ручка на воротке. Несущая рамка, щечки шпульки, дистанционные стойки и прочее будет из нержавейки...

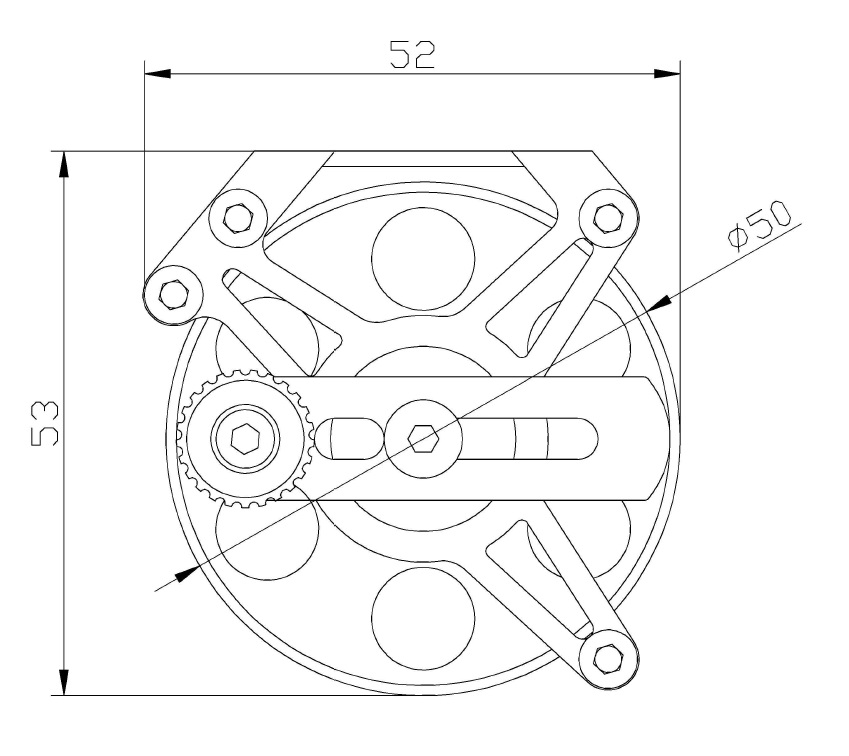

С пластиковой шпулей рисовал вот такой вариант, по типу какой то греческой катушки...



В последствии все это направление за браковалось. По весу особо выигрыша там нет, ручка все время очень сильно торчит, отрегулировать нормально усилие для складывания ручки на оси вала почти не реально, винт все время или слишком сильно затянут или на оборот ручка фиксируется слабо и при рывке будет выезжать сама.ardon:



[dima@vrn]

Re: Выбираем катушку .

А этим парням пришла в голову идея напечатать катушку на 3d принтере, всего 1100 р

http://3dnitka.ru/3d_produkcija/snarjazhenie_ohota_sport/katushka-omer

http://youtu.be/-TR8MGgzqts

Когда слышу что изделие называют прототипом .......:ROFL:



[uhepby2]

Re: Выбираем катушку .

А насколько высока необходимость в ручке у катушки подводного ружья, может можно и без нее обойтись?



[спортсмен]

Re: Выбираем катушку .

А насколько высока необходимость в ручке у катушки подводного ружья, может можно и без нее обойтись?

Можно! Я вот такую пользую!



[dima@vrn]

Re: Выбираем катушку .

Можно! Я вот такую пользую!

Что то не совсем понял , а можно общий план на ружье .



[G.e.s.s.e.r.k]

Re: Выбираем катушку .

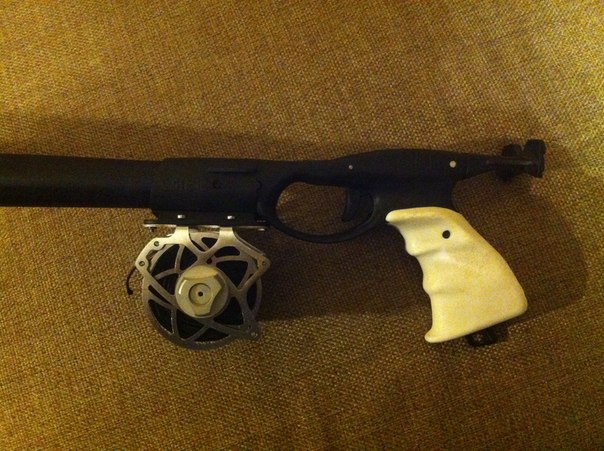

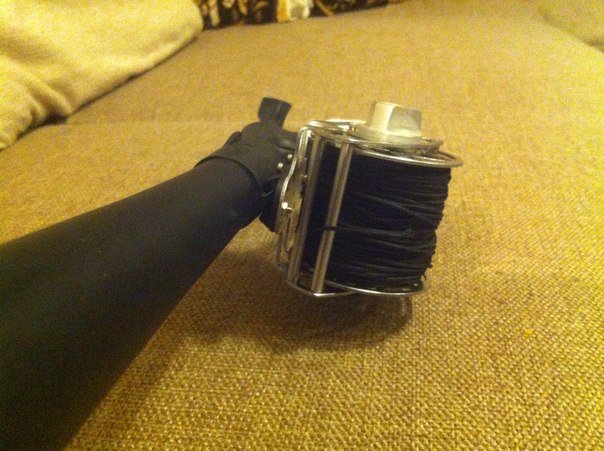

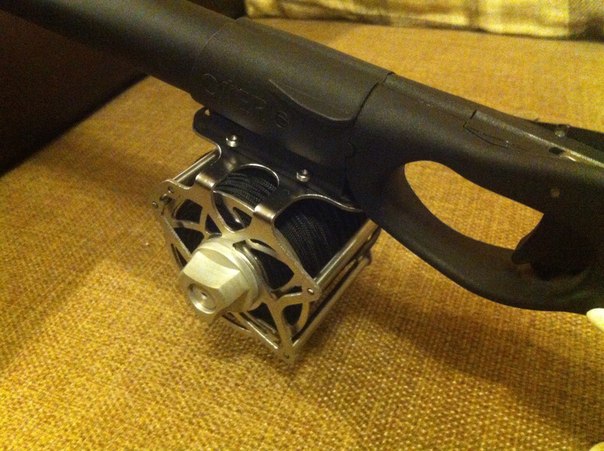

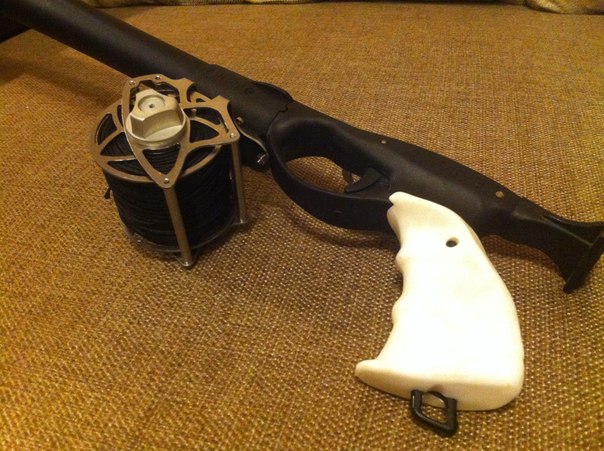

Сегодня собрал первую катушку на черновых деталях, винты пока отсутствуют, в наличии нужных не было, а те что заказали еще не приехали, вставил обычные штифты. на фото на катушке около 35 метров линя диаметром 1,5мм.




Данная катушка как и говорил ранее ставится на универсальное омеровское крепление, так же можно прикрутить ее на любую деревяшку, для этого на рамке есть 7 отверстий с различным разлетом.

Сейчас доделывают программу на ЧПУ и начнем собирать...



[спортсмен]

Re: Выбираем катушку .

Что то не совсем понял , а можно общий план на ружье .

Вот как то так!



[макс664]

Re: Выбираем катушку .

Вот как то так!

Мне кажется "пенопласта" маловато!!!!



[спортсмен]

Re: Выбираем катушку .

Мне кажется "пенопласта" маловато!!!!

Без стрелы уверенно плавает, со стрелой медленно погружается. Меня устраивает! Стрельнул рыбу, за линь и не отвлекаешся на ружье, оно ждет тебя на поверхности.



[Светлик]

Re: Выбираем катушку .

Мне кажется "пенопласта" маловато!!!!

А мне, кажется, как раз рукоятки намотки линя на катушке малова-то )))



[спортсмен]

Re: Выбираем катушку .

А мне, кажется, как раз рукоятки намотки линя на катушке малова-то )))

Да ладно 20метров заглаза!!!



[макс664]

Re: Выбираем катушку .

Ну раз уж тебя устраивает то остальное никого касаться не должно!вопрос!на текухе управление ружбайкой???



[спортсмен]

Re: Выбираем катушку .

60-ка 2/3рукаятка, Управляюсь!!!
