Система Hookah,Хукка,минипомпы подачи воздуха с поверхности.
- Автор темы kind_wolf
- Дата начала
а что именно интересует?
- Сообщения
- 4,406
- Реакции
- 11,228
- Баллы
- 0

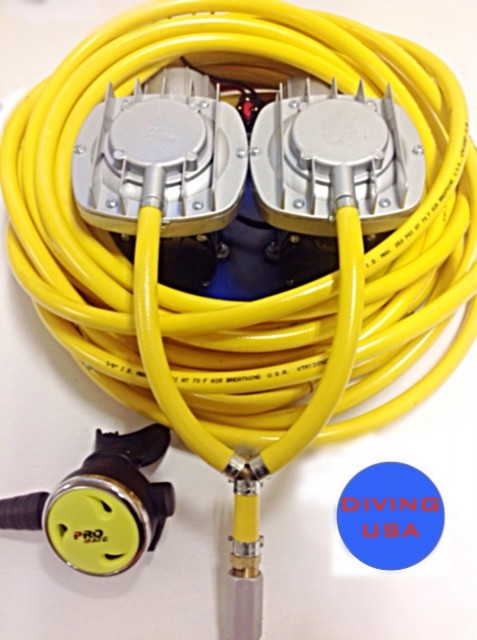

http://www.ebay.com/itm/BROWNIES-THIRD-LUNG-EXPLORER-F285X-TWO-DIVERS-HOOKAHS-SYSTEM-DIVING-SCUBA-NEW-/320898483224?pt=LH_DefaultDomain_0&hash=item4ab70a4418#ht_2429wt_904
А вот и запад подтянулся ,интересная весчица
А вот и запад подтянулся ,интересная весчица
- Сообщения
- 1
- Реакции
- 1
- Баллы
- 0
Re: моя hookah sistems
Сам когда то,еще в прошлом веке хотел смастерить такое чудо *хук*,но подсчитал какие нужно потоки воздуха отказался.
Я ныряю с баллонами.И разработал для себя регулятор у которого поток 4500л/мин.,скорость воздуха 160 м/сек. С таким регулятором можно погружаться на глубину 120-150 метров и он даст воздух даже если сделать резкий глубокий вдох.
Теперь про потоки воздуха.
Горло человека имеет Ф-22мм,пропускает 300л/мин,10м/с или 5 л/сек.Это позволяет сделать резкий глубокий вдох и задержать дыхание.
Значит на поверхности к регулятору должен идти поток воздуха давлением в 1Бар,со скоростью 10м/с.
Конечно обычный обыватель форума,сейчас начнет говорить,что в интернете нашел что человек дышит 30л/мин.И он тоже будет прав.
Но,мы делает конструкцию которая должна подавать воздух столько,сколько может пропустить горло человека.Ведь никто не знает,что может произойти под водой.Например: надо сделать глубокий вдох чтобы задержать дыхание,вынуть загубник пролезть через отверстие,потом опять взять загубник и дышать.
Даю гарантию,что из регулятора у которого нет такого потока,вы будите высасывать воздух. Набрать полные легкие для задержки дыхания у вас не получится.
Потоки и отверстия в соплах.
Я для вас уже подсчитал,вам надо только выбрать нужные цифри длины шланга.
Отверстие Вн Ф-22мм пропускает поток при давлении 1 Бар 300л/мин
Шланг Вн Ф-22мм на длине 10 метров при давлении 1 Бар пропускает 30л/мин,то есть в 10 раз меньше,потери от трения в шланге.
Ф-7мм пропускает поток при давлении 1 Бар,пропускает 30л/мин
Ф-7мм при длине шланга не более 1м, при давлении 10 Бар,пропускает 300л/мин.
Ф-7мм при длине шланга не более 1м, при давлении 10 Бар,пропускает 3000л/мин.
Ф-7мм при длине шланга не более 1м, при давлении 15 Бар,пропускает 4500л/мин.
Отверстие Ф-12мм при давлении 1 Бар пропускает 100л/мин
Шланг ф-12мм (это минимальный садовый шланг для полива) на длине 10 метров при давлении 1 Бар пропускает 10л/мин,то есть в 10 раз меньше,потери от трения в шланге.
Шланг ф-12мм на длине 10 метров при давлении 10 Бар пропустит уже 100л/мин на поверхности.
Шланг ф-12мм на длине 20 метров при давлении 10 Бар пропустит только 50л/мин на поверхности.
А на глубине 10 метров высота воды давит 1кгс/см²,плюс высота воздуха,аж до неба тоже имеет давление на воду 1кгс/см².В сумме это уже 2кгс/см²
От 10 метрового шланга у которого давление 10 Бар,надо забрать поток в два раза.И получили 50л/мин на глубине 10 метров.
Итого: на 10 метровом шланге при давлении 10 кгс/см² на глубине 10 метров,получили поток 50л/мин.Если дышать спокойно чтобы не сбить дыхание то тогда этого хватит.
Поэтому люди и лепят по два компрессора
или по два регулятора *Dacor* чтобы увеличить поток воздуха.
А в остальном сами решайте, какой выбрать компрессор для комфорного дыхания на глубине и какой нужен диаметр шланга.
И не забываем,что производительность компрессора,дают по свободному потоку воздуха.При повышении давления,производительность падает.
Сам когда то,еще в прошлом веке хотел смастерить такое чудо *хук*,но подсчитал какие нужно потоки воздуха отказался.
Я ныряю с баллонами.И разработал для себя регулятор у которого поток 4500л/мин.,скорость воздуха 160 м/сек. С таким регулятором можно погружаться на глубину 120-150 метров и он даст воздух даже если сделать резкий глубокий вдох.
Теперь про потоки воздуха.
Горло человека имеет Ф-22мм,пропускает 300л/мин,10м/с или 5 л/сек.Это позволяет сделать резкий глубокий вдох и задержать дыхание.
Значит на поверхности к регулятору должен идти поток воздуха давлением в 1Бар,со скоростью 10м/с.
Конечно обычный обыватель форума,сейчас начнет говорить,что в интернете нашел что человек дышит 30л/мин.И он тоже будет прав.
Но,мы делает конструкцию которая должна подавать воздух столько,сколько может пропустить горло человека.Ведь никто не знает,что может произойти под водой.Например: надо сделать глубокий вдох чтобы задержать дыхание,вынуть загубник пролезть через отверстие,потом опять взять загубник и дышать.
Даю гарантию,что из регулятора у которого нет такого потока,вы будите высасывать воздух. Набрать полные легкие для задержки дыхания у вас не получится.
Потоки и отверстия в соплах.
Я для вас уже подсчитал,вам надо только выбрать нужные цифри длины шланга.
Отверстие Вн Ф-22мм пропускает поток при давлении 1 Бар 300л/мин
Шланг Вн Ф-22мм на длине 10 метров при давлении 1 Бар пропускает 30л/мин,то есть в 10 раз меньше,потери от трения в шланге.
Ф-7мм пропускает поток при давлении 1 Бар,пропускает 30л/мин
Ф-7мм при длине шланга не более 1м, при давлении 10 Бар,пропускает 300л/мин.
Ф-7мм при длине шланга не более 1м, при давлении 10 Бар,пропускает 3000л/мин.
Ф-7мм при длине шланга не более 1м, при давлении 15 Бар,пропускает 4500л/мин.
Отверстие Ф-12мм при давлении 1 Бар пропускает 100л/мин
Шланг ф-12мм (это минимальный садовый шланг для полива) на длине 10 метров при давлении 1 Бар пропускает 10л/мин,то есть в 10 раз меньше,потери от трения в шланге.
Шланг ф-12мм на длине 10 метров при давлении 10 Бар пропустит уже 100л/мин на поверхности.
Шланг ф-12мм на длине 20 метров при давлении 10 Бар пропустит только 50л/мин на поверхности.
А на глубине 10 метров высота воды давит 1кгс/см²,плюс высота воздуха,аж до неба тоже имеет давление на воду 1кгс/см².В сумме это уже 2кгс/см²
От 10 метрового шланга у которого давление 10 Бар,надо забрать поток в два раза.И получили 50л/мин на глубине 10 метров.
Итого: на 10 метровом шланге при давлении 10 кгс/см² на глубине 10 метров,получили поток 50л/мин.Если дышать спокойно чтобы не сбить дыхание то тогда этого хватит.
Поэтому люди и лепят по два компрессора
или по два регулятора *Dacor* чтобы увеличить поток воздуха.
А в остальном сами решайте, какой выбрать компрессор для комфорного дыхания на глубине и какой нужен диаметр шланга.
И не забываем,что производительность компрессора,дают по свободному потоку воздуха.При повышении давления,производительность падает.
Последнее редактирование:
Re: моя hookah sistems
что то мне подсказывает что два регулятора не для этогоили по два регулятора *Dacor* чтобы увеличить поток воздуха.
Последнее редактирование модератором:
Валерий Мухин
Заблокирован
- Сообщения
- 1,918
- Реакции
- 3,892
- Баллы
- 0
Re: "Hookah sistem" (подача воздуха с поверхности)
Самая минималистская система.
Подача воздуха - автомобильный насос.
А в качестве дыхательной емкости - простая пятилитровая пластиковая канистра с отверстиями в нижней части.
[MEDIA]http://youtu.be/uUJBRwgRtSM[/MEDIA]
ЗЫ. Если кто не понял, "автомобильный насос" это не тот который в прикуриватель вставляется, а РУЧНОЙ АВТОМОБИЛЬНЫЙ НАСОС.
Самая минималистская система.
Подача воздуха - автомобильный насос.
А в качестве дыхательной емкости - простая пятилитровая пластиковая канистра с отверстиями в нижней части.
[MEDIA]http://youtu.be/uUJBRwgRtSM[/MEDIA]
ЗЫ. Если кто не понял, "автомобильный насос" это не тот который в прикуриватель вставляется, а РУЧНОЙ АВТОМОБИЛЬНЫЙ НАСОС.
Валерий Мухин
Заблокирован
- Сообщения
- 1,918
- Реакции
- 3,892
- Баллы
- 0
Re: "Hookah sistem" (подача воздуха с поверхности)
Тут был набор из 11 ссылок за авторством АлександрД.
Но АлександрД потребовал, что бы этот текст был удален.
Тут был набор из 11 ссылок за авторством АлександрД.
Но АлександрД потребовал, что бы этот текст был удален.
Последнее редактирование:
Валерий Мухин
Заблокирован
- Сообщения
- 1,918
- Реакции
- 3,892
- Баллы
- 0
Re: "Hookah sistem" (подача воздуха с поверхности)
И с еще одного форума:
И с еще одного форума:
111111 написал(а):какойто немец сделал http://www.youtube.com/watch?v=Ac8mW7ZJPLk

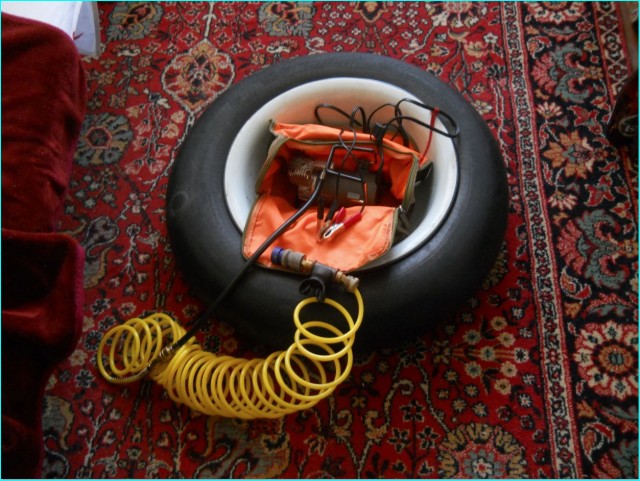

я повторил попросче http://www.youtube.com/watch?v=WoA4JE7EInA
потом туда добавил солнечных панелей
мотор 35 ватт, панелей 24 вата = плаваю целый день на 7ач аккуме. макс глубина(если ничего не делать) 5 метров
задавайте свои ответы vk.com\ftwkun
Валерий Мухин
Заблокирован
- Сообщения
- 1,918
- Реакции
- 3,892
- Баллы
- 0
Re: "Hookah sistem" (подача воздуха с поверхности)
Своеобразная разновидность системы - подача не от компрессора, а от баллона.
Для тех, кто не любить таскать баллон на спине.
http://www.zubadiving.com/
[MEDIA]http://www.youtube.com/watch?v=FiAi3fKnK_o[/MEDIA]
Своеобразная разновидность системы - подача не от компрессора, а от баллона.
Для тех, кто не любить таскать баллон на спине.
http://www.zubadiving.com/
[MEDIA]http://www.youtube.com/watch?v=FiAi3fKnK_o[/MEDIA]
Валерий Мухин
Заблокирован
- Сообщения
- 1,918
- Реакции
- 3,892
- Баллы
- 0
Re: "Hookah sistem" (подача воздуха с поверхности)
Многие уже слышали про кальян-дайвинг, когда дайвер получает воздух от маленького компрессора на поверхности.
Эта схема работы имеет разные применения, одно из них - яхт-дайвинг.
Речь идет о том, что-бы использовать маленькие парусные яхты для дайвинга.
Речь идет как о речных яхтах, путешествующие по нашим водоемам, так и морских яхтах, которые ходят, скажем, по Средиземному морю.
Такие яхты слишком маленькие, что бы разместить баллоны и компрессор высокого давления, а для маленького компрессора питающегося от бортовой сети, место найти легко.
Идея очень вдохновила, как яхтсменов, которым захотелось увидеть красоту моря не только на поверхности, но и под водой, так и дайверов, которые захотели испытать себя в качестве судоводителей. Договорились о совместном проекте, по которому, яхтсмены будут проходить обучение дайвингу, в том числе и с использованием кальян-систем и сертифицироваться на CMAS-КПДР дайверов одной звезды, а дайверы учиться ходить на яхте в качестве матросов с получением соответствующей международной сертификации. Возможна также и комплексная подготовка с изучением сразу двух дисциплин.
Вот видео о тестовом использовании кальян-системы. Сначала идут просто испытания, а с 6:42 идет видео о интродайве на кальян-системе одного из яхтсменов - участников нашего проекта:
[ame]http://www.youtube.com/watch?v=axdH2KDkJJ8[/ame]
В следующем году мы надеемся организовать для желающих участвовать в проекте несколько поездок на парусных яхтах по Средиземному мору, с совершением погружением на кальян-системах.
Те, кто следит за темой о ретро-дайвинге, наверное заметили репортаж о спусках с яхты на Пироговском водохранилище:
http://www.abirvalg.net/forum/showpost.php?p=900184&postcount=35
Помимо составляющей ретро-дайвинга, это так же элемент подготовки к экспедиции, по водохранилищам центральной России, в ходе которой будут осуществляться погружения с яхты с кальян-системой.
Все кто желает присоединится к нашим проектам - добро пожаловать!
Многие уже слышали про кальян-дайвинг, когда дайвер получает воздух от маленького компрессора на поверхности.
Эта схема работы имеет разные применения, одно из них - яхт-дайвинг.
Речь идет о том, что-бы использовать маленькие парусные яхты для дайвинга.
Речь идет как о речных яхтах, путешествующие по нашим водоемам, так и морских яхтах, которые ходят, скажем, по Средиземному морю.
Такие яхты слишком маленькие, что бы разместить баллоны и компрессор высокого давления, а для маленького компрессора питающегося от бортовой сети, место найти легко.
Идея очень вдохновила, как яхтсменов, которым захотелось увидеть красоту моря не только на поверхности, но и под водой, так и дайверов, которые захотели испытать себя в качестве судоводителей. Договорились о совместном проекте, по которому, яхтсмены будут проходить обучение дайвингу, в том числе и с использованием кальян-систем и сертифицироваться на CMAS-КПДР дайверов одной звезды, а дайверы учиться ходить на яхте в качестве матросов с получением соответствующей международной сертификации. Возможна также и комплексная подготовка с изучением сразу двух дисциплин.
Вот видео о тестовом использовании кальян-системы. Сначала идут просто испытания, а с 6:42 идет видео о интродайве на кальян-системе одного из яхтсменов - участников нашего проекта:
[ame]http://www.youtube.com/watch?v=axdH2KDkJJ8[/ame]
В следующем году мы надеемся организовать для желающих участвовать в проекте несколько поездок на парусных яхтах по Средиземному мору, с совершением погружением на кальян-системах.
Те, кто следит за темой о ретро-дайвинге, наверное заметили репортаж о спусках с яхты на Пироговском водохранилище:
http://www.abirvalg.net/forum/showpost.php?p=900184&postcount=35
Помимо составляющей ретро-дайвинга, это так же элемент подготовки к экспедиции, по водохранилищам центральной России, в ходе которой будут осуществляться погружения с яхты с кальян-системой.
Все кто желает присоединится к нашим проектам - добро пожаловать!
- Сообщения
- 287
- Реакции
- 738
- Баллы
- 93
Re: "Hookah sistem" (подача воздуха с поверхности)
При использовании с одним загубником (выдох в воду) годная, хорошая конструкция. Выдох на поверхность - негодная, плохая идея. Хочешь скрытности - тренируй дыхалку и технику плавания, учись пользоваться грузами, чтобы силы не тратить или мути с замкнутой системой. А так йух его знает, что там с "лёгочником наизнанку" случиться может. А обратный клапан, как некоторые здесь настойчиво писали, в него по определению не поставишь, его ставят только на шланг подачи.
При использовании с одним загубником (выдох в воду) годная, хорошая конструкция. Выдох на поверхность - негодная, плохая идея. Хочешь скрытности - тренируй дыхалку и технику плавания, учись пользоваться грузами, чтобы силы не тратить или мути с замкнутой системой. А так йух его знает, что там с "лёгочником наизнанку" случиться может. А обратный клапан, как некоторые здесь настойчиво писали, в него по определению не поставишь, его ставят только на шланг подачи.
