Канистра поглотителя с нуля

[AGA]

И еще немного....

11. Установлена верхняя сетка и поджимная пружина.
12. Вид внутренней части в сборе.
13. Датчик термостика в процессе изгоговления. На заднем плане....
14. ... новый индикатор парциалки + термостик + секундомер (в процессе отладки).



[vild_val_59]

Андрей, а из чего сам скруббер?



[AGA]

Корпус или патрон?
Патрон - нержавейка
Наружный корпус будет на днях - труба ПНД.



[AGA]

Забыл!!! Влезабельность - около 2.5 кг ХПИ!!!!



[AGA]

Ну практически закончил....
Итак готов наружный корпус со стравливающим клапаном. На дыхательном мешке клапана не будет.
Остался стыковочный фланец - думаю завтра закончу.



[scorpio]

Тёска давай жги!красавчеГ!5+..
когда в сборе увидим и рабочим?...



[AGA]

Скоро все будет!



[АлександрД]

вопрос по клапану - а УГКшный стравливающий не рассматривали? он хоть и торчит больше, зато на ходу можно регулировать, и потянув за пимпу можно приоткрыть, тем самым например слив воду...



[scorpio]

можно его в контур после выхода с клапанной коробки воткнуть направив в низ и всегда можно будет смесь стравить с регулировкой и водичку слить...



[Gupik]

Ну практически закончил....
Итак готов наружный корпус со стравливающим клапаном. На дыхательном мешке клапана не будет.
Остался стыковочный фланец - думаю завтра закончу.

Интересная идея с размещением стравливающего клапана коллега :training1:, ждем испытаний :moil:, и все же как будет вести себя пластик под давлением :scratch_one-s_head:

а от чего взят клапан ?



[AGA]

УГКшный не рассматривал по причине его отсутствия. Да и возможность регулировки клапана "на лету" для меня не очевидна - стравить можно и под маску. По соплям-слюням-конденсaту: по технологическим причинам вся нижняя чaсть корпуса есть слюнявчик! Думаю литра на 4 точно! Выдох будeт идти непосредственно в канистру и вся гадость будет стекать вниз и стравливатся клапаном.



[AGA]

Клaпан от аппарата КИП-8. Про пластик по давлением - да нет там давления! Точнее разница между давлением внутри контура и давлением воды на дайвера мизерная! Иначе будет невозможно сделать выдох и легкие будет надувать как шарик! Господа! Ну шевелите хоть немного мозгами! А при большом перепаде давления быстрее дыхательные шланги схлопнутся чем этот корпус лопнет или хотя бы деформируется! Никому в голову не приходило?



[AGA]

Ну вот и закончил. Вес пустой получился 5 кг.



[АлександрД]

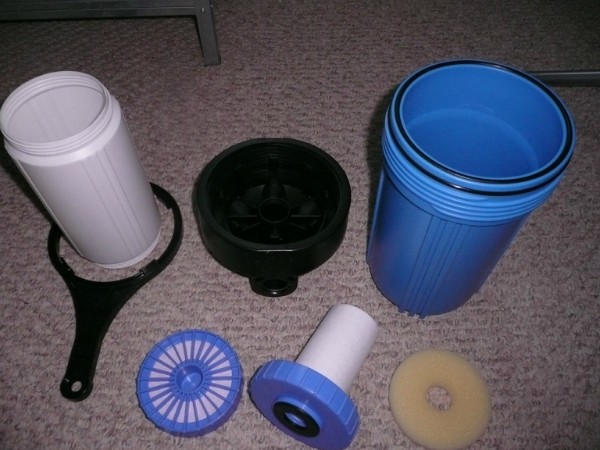

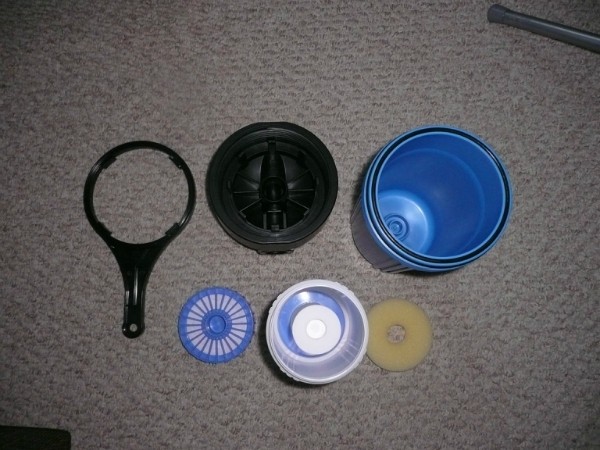

очередная канистра

держит давление до 20 атм.

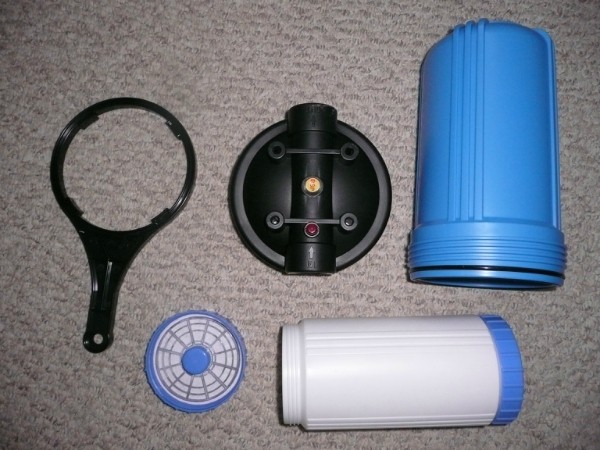

внутренний сменный картридж
проход воздуха по стенкам и только потом через поглотитель
двойное уплотнение на о-рингах (торцевое+радиальное!)
большой объем
высокая прочность
низкая цена
удобство обслуживания
удобство осмотра не вскрывая канистру
ЦЕНА!

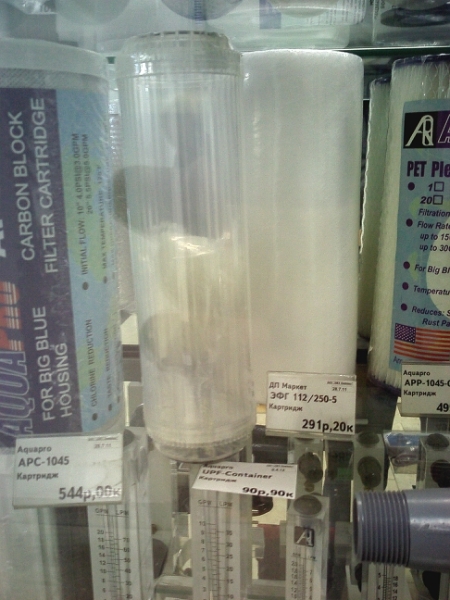

так же существует малогабаритный вариант:



[ВАДОН]

Прикольно,и правда не дорого



[abrad]

Резьба на вход/выход какая?



[АлександрД]

а хрен её знает.
купил переходники пластиковые дюймовые - не лезут падлы. такое ощущение что буквально пол-миллиметра не хватает.
на днях проточить попробую дремелем чутка, должно будет влезть
но вроде говорят дюймовая там...



[abrad]

дюйм это гут. обычно на фильтрах 1/2



[PROFFI]

Резьба на вход/выход какая?

есть такие банки под фильтра очистки воды с 3/4 и 1/2 трубными резьбами....ardon:



[АлександрД]

померял
точно G 1" вышло!
наружный 33мм, внутренний 30мм, шаг 2,3мм
у штуцера внутренний диаметр 21мм

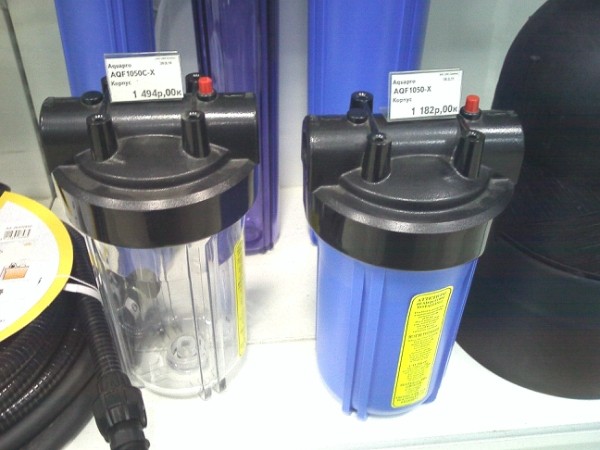

Володя, не, это т.н. Big Blue короткий только. они под большие потоки, там 3/4 мало может быть
а вот которые тонкие - там да, 1/2 и 3/4 бывает
