8. Гарпун с полиуретановым тормозом — 2 шт.
9. Полиуретановый тормоз гарпуна (запасной) — 1 шт.
Инструкция по установке и эксплуатации.
1. Спустить воздух из ресивера ружья. Если у Вас стоит регулятор боя, предварительно установить его в положение МАХ.
2. Открутить надульник ружья.
3. Вынуть поршень.
4. Вставить в ствол поршень из пневмовакуумного набора.
5. Одеть на резьбовую часть ствола, уплотняющую надульник, манжету.

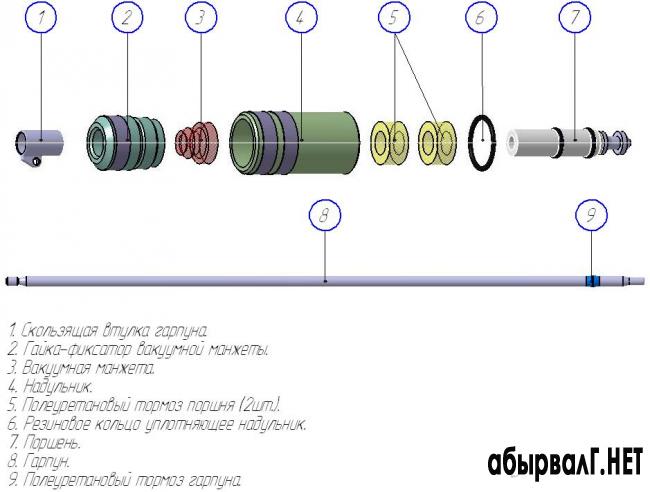

6. Накрутить на резьбу вакуумный надульник, предварительно убедившись, что полиуретановый тормоз поршня (№5 на рисунке — 2 шт.) стоит на мете.
7. Затянуть надульник с максимальным усилием, от руки.
8. Закачать воздух в ресивер (около 10-15 полных циклов насоса).
9. Открутить гайку-фиксатор вакуумной манжеты (№2 на рисунке), смазать вакуумную манжету маслом снаружи и капель внутрь 2-3 капли в ствол (И-20 для швейных машинок или силиконовой смазкой). Закрутить гайку с вакуумной манжетой в надульник пальцами до упора, с усилием, позволяющим открутить ее в последствие на охоте.
10. Смазать несколькими каплями масла гарпун в районе полиуретанового тормоза.
11. Одеть скользящую втулку на гарпун.
12. Вставить гарпун в ствол, так, чтоб скользящая втулка находилась в гайке надульника.
13. Произвести пробную зарядку до полной постановки поршня в боевое положение (обычная зарядка, как на охоте).
14. Поставить ружье на предохранитель.
15. Направить ружье в сторону, противоположную нахождению людей, животных, взрывоопасных предметов, высоковольтных линий, низколетящих самолетов.
16. Взять гарпун двумя пальцами левой руки, правой, удерживая ружье за центр ресивера в горизонтальном положении.
17. Вытянуть гарпун на половину длины и отпустить (скользящая втулка остается в гайке надульника).
18. Показатель работоспособности системы — это втягивание гарпуна обратно в ствол.
19. Разрядить ружье, соблюдая все меры предосторожности.
20. Закачать ружье до оптимального давления (смотреть заводскую инструкцию по эксплуатации).
Правила эксплуатации.
1. Опустить ружье полностью в воду.
2. Опустить гарпун полностью в воду.
3. Вставить гарпун в надульник.
4. Вставить скользящую втулку в гайку надульника.
5. Произвести зарядку, соблюдая меры предосторожности.
6. Произвести вістрел, предварительно убедившись в безопасности Ваших действий для окружающих.
7. Последующие манипуляции при зарядке производить в той же последовательности.
Хранение.
Набор пневмовакуумный не требует каких-либо дополнительных условий хранения. Соблюдайте заводские условия хранения для Вашего ружья.
Гарантия.
Гарантия производителя на все детали комплекта 1 год со дня продажи, кроме вакуумных манжет, т.к. они являются расходными (сменными). При условии соблюдения заводских правил эксплуатации.
