Самодельные акваланги

Валерий Мухин

Заблокирован
Сообщения
1,918
Реакции
3,892
Баллы
0
Я позволю себе отредактировать текст в части картинок и запятых. :)

Добрый день всем интересующимся.По просьбе Валерия Мухина публикую здесь свои достижения :)
Итак:
Аппарат №1 Спарка был собран мной в 2005 году




Применённые детали:
- Баллоны кислородные, стальные, металлокомпозитные, авиационные с обратными зарядными клапанами и клапанами отсечки кислородной магистрали (от обратного удара). Объем баллонов 4 литра, вес 4.200 (каждого). Рабочее давление 150 бар. Баллоны соединены с помощью хомутов из нержавейки изготовленных из баков стиральной машины.Между баллонов вставлены деревянные вставки ,обтянутые тканью на эпоксидке смешанной с черной ПФ краской.

- Вентиль авиационный кислородный (не знаю точно от чего).Маховик самодельный:

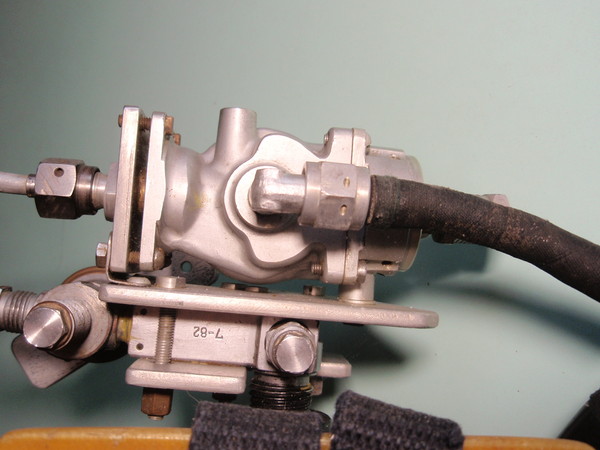

- Редуктор применен с катапультного авиационного кресла , с незначительными переделками:



Пришлось в крышке редуктора сверлить отверстия для того чтобы не застаивалась вода (крышка дюралевая, + в ней стальная пружина), убрать механизм автоматического включения кислородной системы (просто рычаг с чекой. Во время катапультирования нет времени крутить вентиль :)
Произвести регулировку редуктора (теперь установочное давление 6.5 бар), на предохранительный клапан редуктора пришлось поставить самодельную пружину из сталистой нержавеющей проволоки:

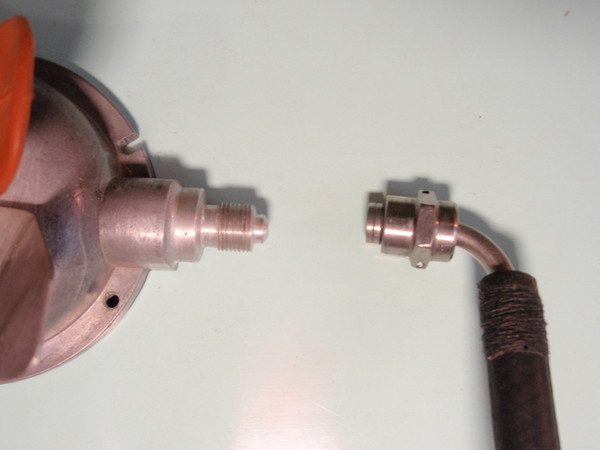

и изготовить дюралевую крышку с штуцером на выход(раньше туда подсоединялась вторая ступень понижающая с 8ми бар до более низкого давления ) для подсоединения легочного автомата

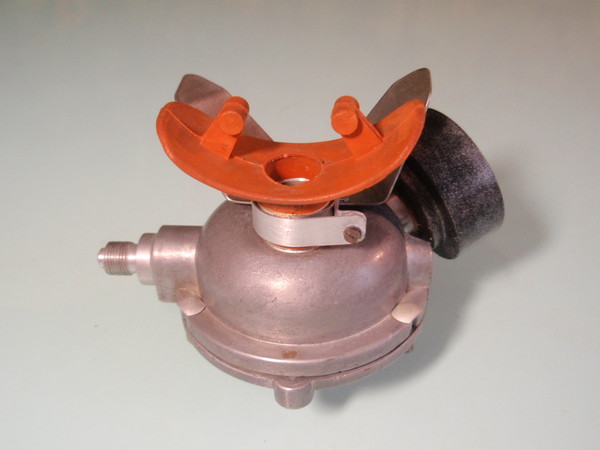

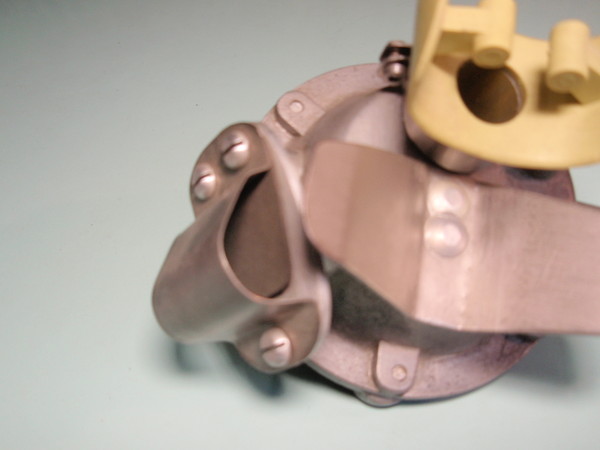

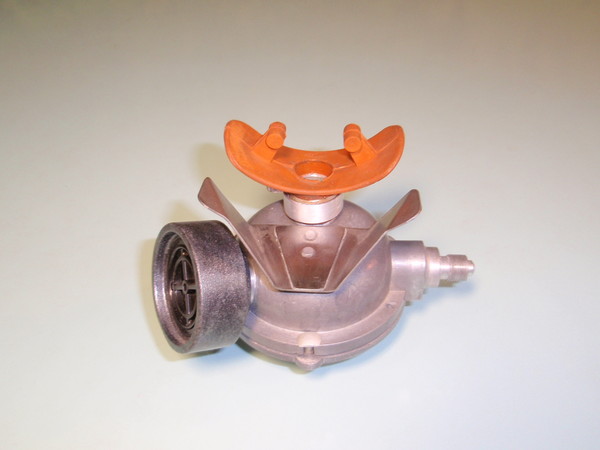

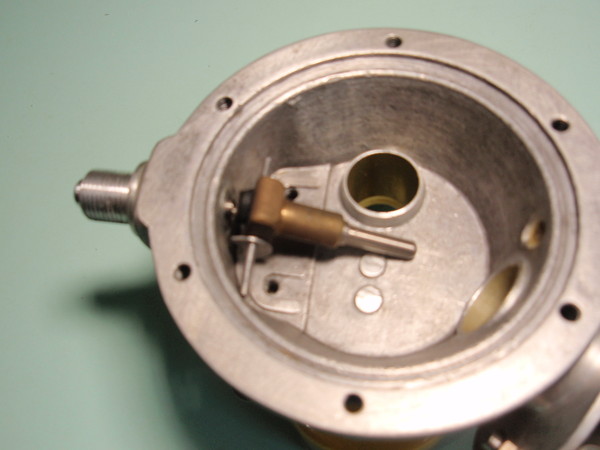

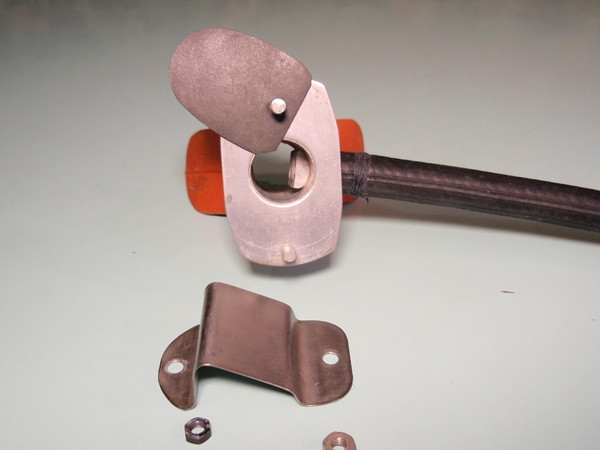

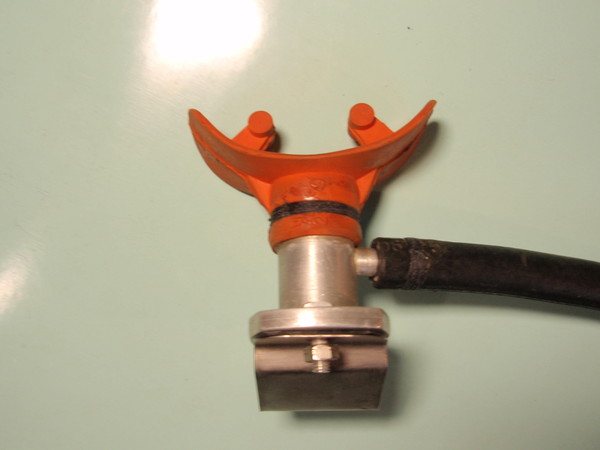

- Легочный автомат

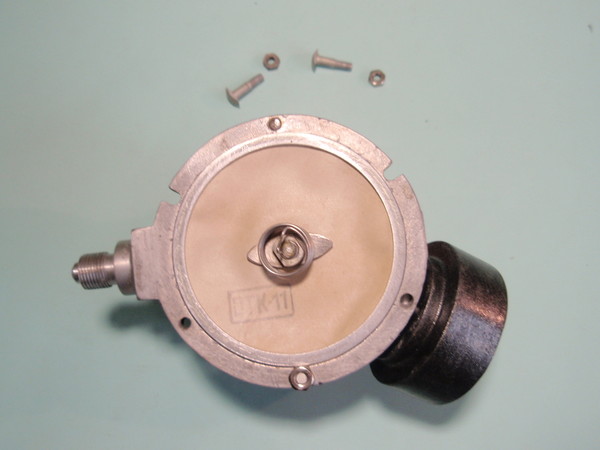

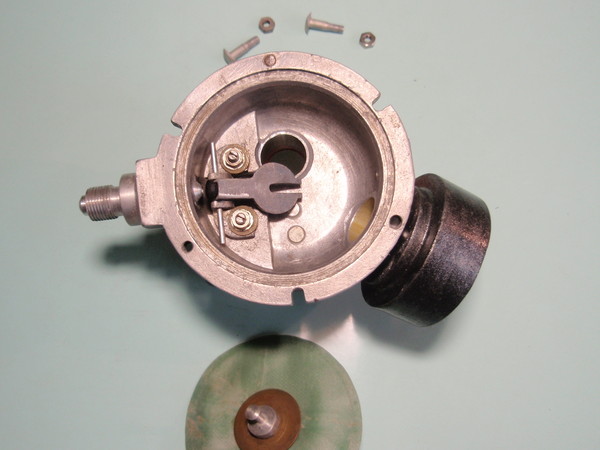

Изготовлен из советского газового редуктора для пропана.в корпус редуктора было вделано 2 штуцера из дюралевой трубки, внутренним диаметром 16.5 мм.на один одевается загубник с хомутом изготовленным из нержавеющей пластины.На другой вклеен текстолитовый стакан

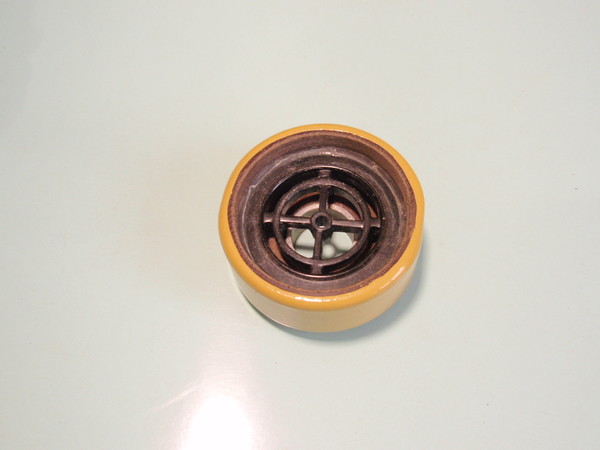

в который в свою очередь вклеен клапан от противогаза (везде применена эпаксидка). Родной грибковый клапан быстро вышел из строя, его пришлось заменить самодельным





из резинового ,армированного кружка (вырезанного из бахил советского хим комплекта) и болта с гайкой ,который крепит клапан непосредственно к седлу(ресурс резина отменный ). В место старого присоединительного штуцера, в месте с седлом клапана, был изготовлен новый из дюрали и вклеен на эпоксидке на место старого. Диаметр седла клапана 2.5 мм, клапан родной, поточный



Для противодействия открывающей силы сжатого воздуха в крышке установлена самодельная тянущая пружина, которая цепляется верхней части крышки за горизонтальную шпильку

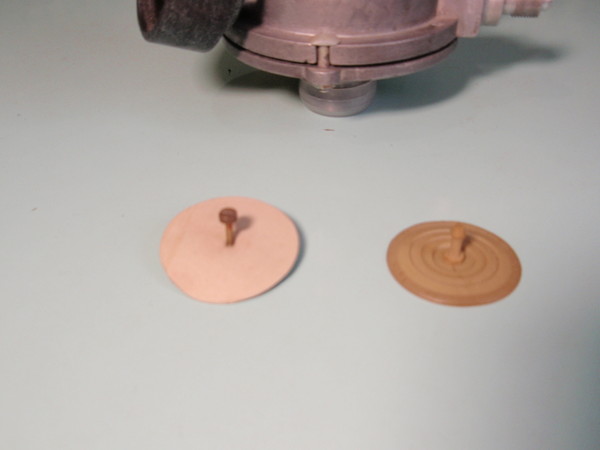

Мембрана самодельная из той же резины от бахил.На мембрану пришлось установить шайбу весом в несколько грамм т.к наблюдалась вибрация при вдохе.После установки исчезла.
Легочный автомат не имеет никаких настроек, но в принципе требует настройки пружины только первый раз. После чего минимальную настройку можно производить передвижением клапанов вдоха, в следствии чего будет меняться высота рычажка клапана и естественно - натяжение пружины. Подушка клапана вдоха выточена в ручную из куска резины на высокооборотном наждаке. Легочный автомат стягивается всего лишь 3мя болтами. Даже затянутые от руки они хорошо держат мембрану. В нижнюю часть лёгочника под подбородок установлена пластина из нержавейки,на заклепках. В принципе в ней нету необходимости,но с ней мне кажется удобнее. Легочный автомат работает на от 6-7 бар.
Усилия на вдох вполне приемлемые, я бы даже сказал нет особой разницы между АВМ-5 например и данным легочным автоматом. Хотя погруженный в воду, с оставленным на поверхности загубником почти не становится на фри-флоу. Требует ухода пожалуй не больше обычной второй ступени, зато какой дешевый сервис. В очках.
Объем подаваемого воздуха не замерял,но на глубине 10 метров при достаточно тяжелой работе (таскании по дну булыжников и быстром плавании) недостатка в воздухе не ощущается. Не имеет кнопки продува, но я вполне обхожусь без нее. Весит 300 грамм. Подсоединяется к шлангу без прокладок, просто конусное соединение



Плечевые капроновые ремни изготовлены из кусков фала и не имею регулировки (вырезать и поставить пряжки проблем нет,но так же нет и необходимости в этом).Поясной ремень без быстроразъёмной пряжки.
Аппарат в целом весьма лёгок,компактен и обтекаем,но не имеет указателя минимального давления.Вес пустого примерно 11.5 кг

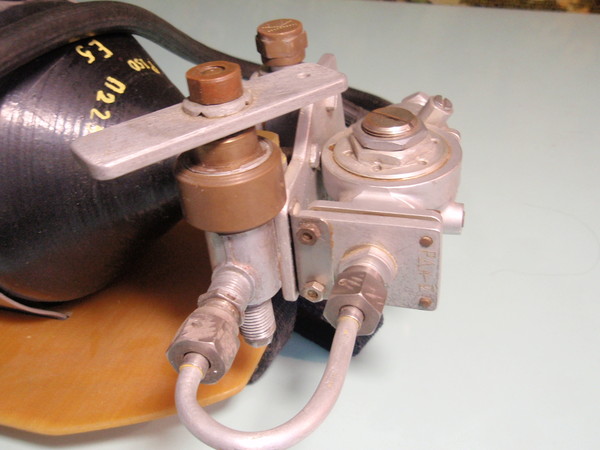

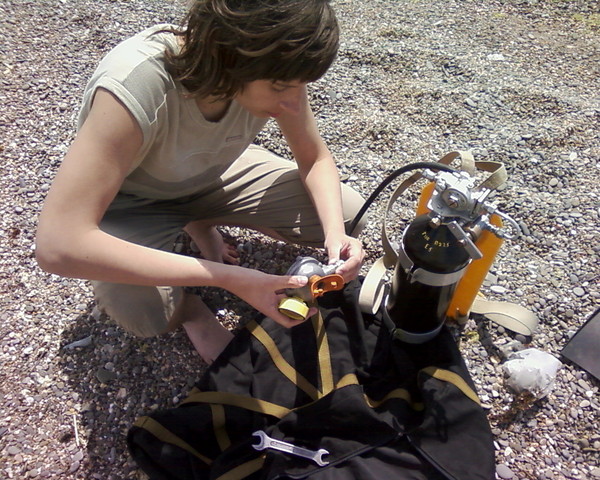

Аппарат № 2.
Изготовленный в 2006 году




Примененные детали :
Баллон от углекислотного огнетушителя рабочим давлением 150 бар , емкостью 5 литров и весом около 7.5 килограмм .

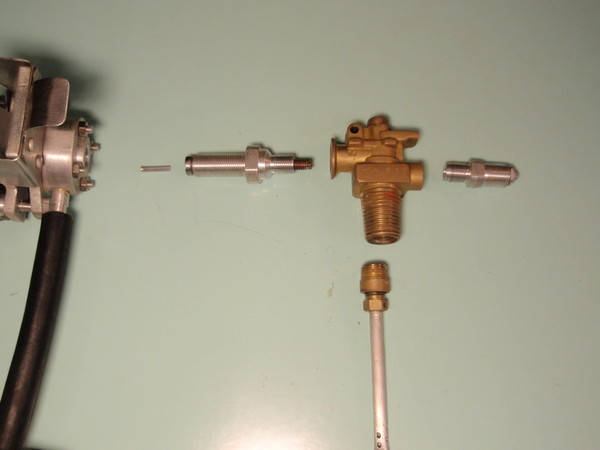

Вентиль тот же что в спарке, только обточенный до круглой формы.Вентиль закручен в Т-образной штуцер от баллона тоже с катапультного кресла. Штуцер имеет клапан зарядки.На штуцере установленны 2 стянутые между собой дюралевые пластины.Две дюралевые пластины на которых уже закреплён редуктор.

Редуктор




переделанная вторая ступень (работавшая от 8ми бар ) от кислородного редуктора, с катапультного кресла.
Пришлось делать самодельный предохранительный клапан,уменьшать с помощью 2х пластин диаметр мембраны (был неприемлемо большим 41 мм),делать седло клапана редуктора (диаметр седла 1.2 мм) и делать подушку клапана (из фторопласта )+ другие мелкие переделки.
Легочный автомат такой же как и на спарке (только корпус от другого редуктора ),но с полностью самодельным клапанном выдоха и самодельным клапаном вдоха




Баллон закреплен на стеклопластиковой спинке дюралевыми хомутами.
Аппарат так же не имеет манометра. Вообще не имеет фильтров,если не считать сифонной трубки в баллоне с мелкими отверстиями на конце.Весит пустой 9.5 кг
Вполне надежный,никогда не было и намеков на отказы.Достаточно проблематичен в обслуживании,главным образом коррозия дюралевого корпуса редуктора в соленой воде, то есть нужно применять силиконовую смазку


Валерий Мухин

Заблокирован
Сообщения
1,918
Реакции
3,892
Баллы
0
Продолжение

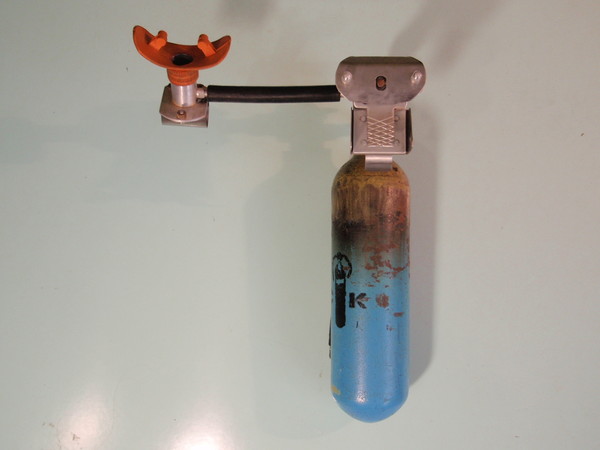

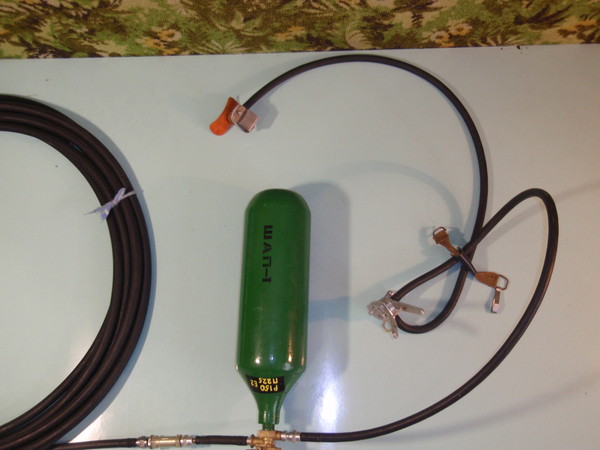

Аппарат №3 (Шланговый аппарат )
Пристегивается на грудь.Изготовлен из баллона - рессивера от огнетушителя на 2 литра

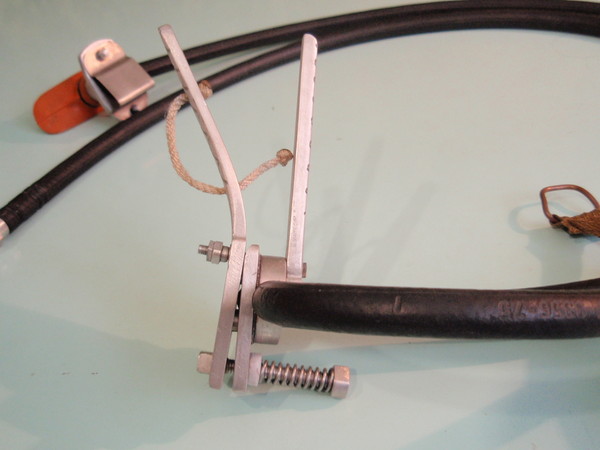

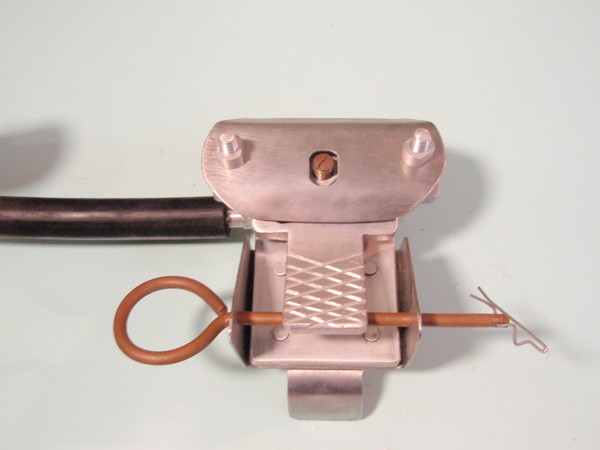

В место регулятора применена ручная подача воздуха на вдох с помощью самодельной пневмокнопки




Аппарат имеет обратный клапан который отсекает воздушную магистраль в случая разрыва шланга подающего воздух с поверхности
Не имеет редуктора,по сему глубина погружения с ним ограниченна. Пневмокнопка изготовленная из дюрали,полностью самодельная состоит из корпуса и мембраны.Мембрана прижимается пружиной к седлу клапана.При нажатии на рычаг рукой,мембрана поднимается и воздух идет на вдох. Выдох в воду через клапан выдоха

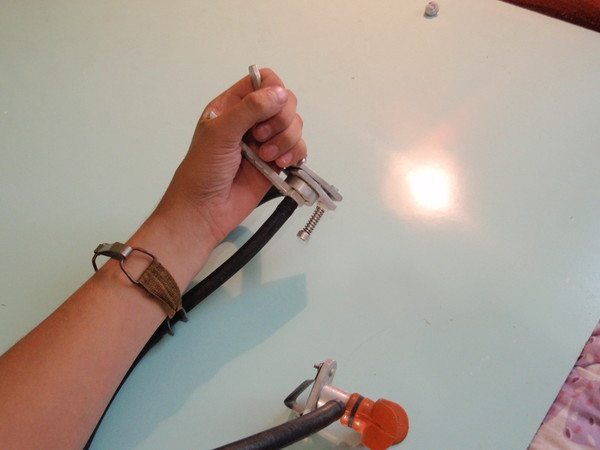

Пневмокнопка закрепленная на руке гораздо удобнее кнопки которую например приходится держать в руке,по этому привыкнув ее просто не замечаеш.Рука остается частично свободной и ей можно выполнять какую то работу.
Подача воздуха с поверхности можно осуществить от транспортного сварочного баллона литров на 40.К аппарату так же можно подсоеденить легочный автомат.
Вообше это больше как стенд ,чем как аппарат для погружений.

Аппарат № 4 (Немного не доделан)




в нем применена система ручной подачи на вдох. Это устройство



является клапанном - вентилем, пневмокнопкой и редуктором в одном лице.Состоит из трубки,которая вкручивается в штуцер от огнетушителя



В трубке находится обратный пластиковый клапан который прижимается пружиной и сжатым воздухом к конусному седлу.
На трубку накручивается корпус с мембраной и шпилькой которая давит на пластиковый клапан. С другой стороны рычаг на который нужно нажимать пальцем.
Выходящий воздух из этого устройства будет проходить через дюзу диаметром 2 мм и после этого в загубник на вдох.Выдох через клапан
В надежной работе не сомневаюсь ,но есть сомнения в герметичности закрывающего баллон пластикового клапана
Рассчитываю применить 1.5 литровый баллон от огнетушителя.
Как Спар-Эйр конечно нельзя применять будет,но интересен именно как мини акваланг сам по себе, с ручной подачей воздуха.
Если пневмокнопка заработает то можно будет думать уже о самодельных редукторах.

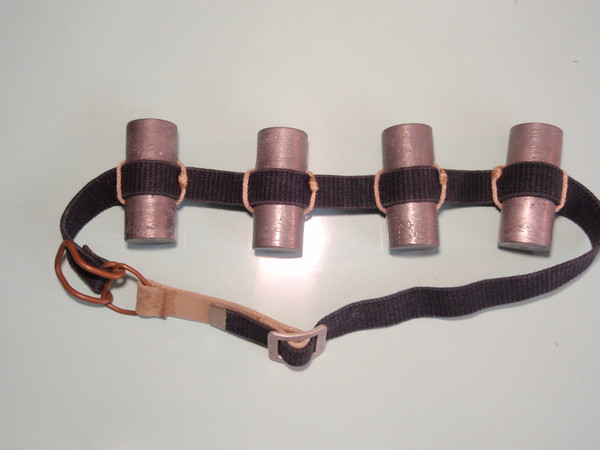

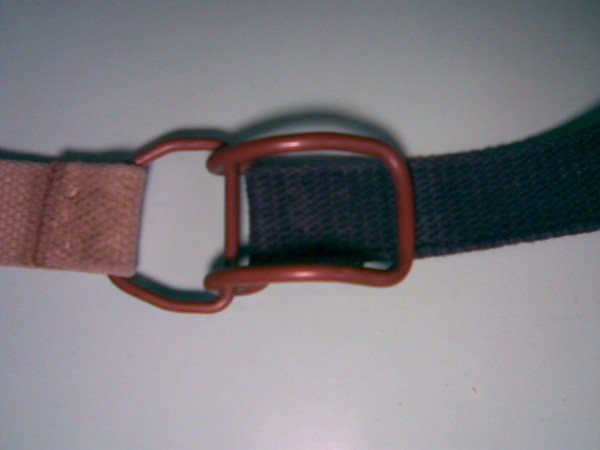

Грузовой пояс

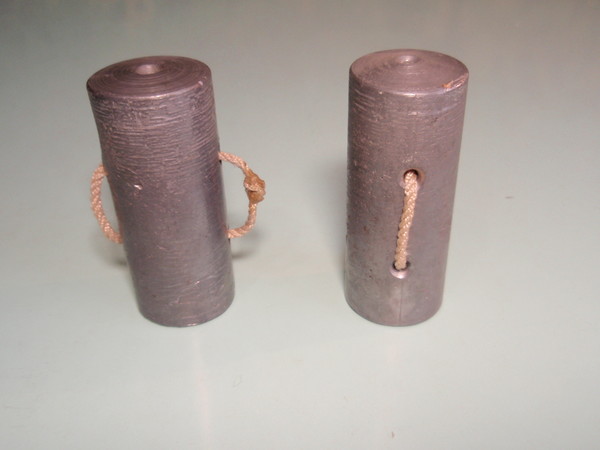

Достаточно простой самодельный пояс.Изготовленный из свинцовых цилиндров ,отлитых в форме сделанной из дюралевой трубки,с разрезом вдоль ,для удобного извлечения готовой болванки.Ремень стоит использовать шире чем на фото.На поясе самодельная быстроразъёмная пряжка



За сезон сама не разу не отстёгивалась

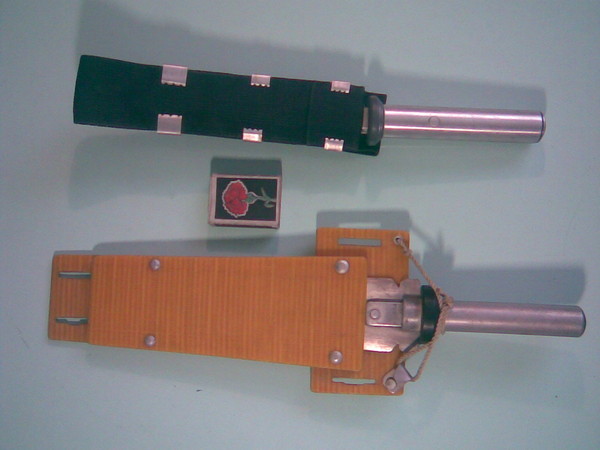

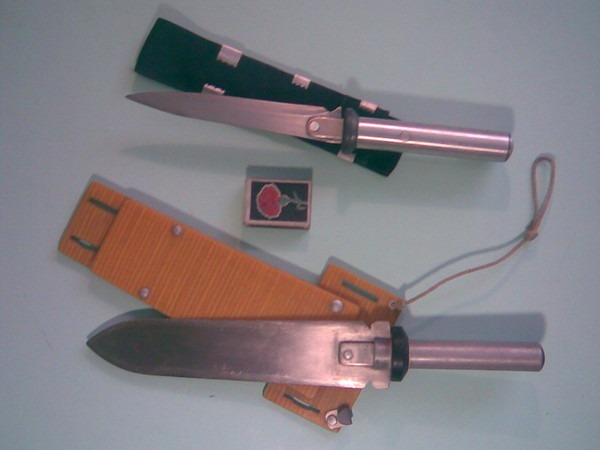

Самодельные ножи:




лезвие первого ножа изготовлено полностью из титана ,а ножны из стеклопластика.Ручка дюралевая ,пристегивается к бедру.Второй нож интереснее.Изготовлен из кухонного ножа.Лезвие вставлено в рукоятку, зафиксировано заклепкой и залито эпоксидкой.Упор забит на заточенную конусом рукоятку на клею.С другой стороны рукояти дюралевая пробка.По идее в ручке нужно сделать отверстие с верёвочкой,которая застегивалась бы за крючек,чехол изготовлен из капронового ремня.По краям чехол стянут дюралевыми пластинами с эпоксидкой,чтобы нож не разрезал чехол.В принципи заклепка фиксирующая лезвие не требуется.На лезвие в корне можно накрутить небольшой болт с гайкой и вклеить дюралевую рукоятку.Держатся будет отменно.Но этот нож может предоставлять интерес только тем людям,которые не ездят за границу понырять Смеется
Ну вот пожалуй и все,прошу строго не судить


Валерий Мухин

Заблокирован
Сообщения
1,918
Реакции
3,892
Баллы
0

scrolich

Новичок
Зарегистрирован
Сообщения
1
Реакции
0
Баллы
0
А можно поподробнее узнать про устройство ручной подачи сжатого воздуха! И Про самодельный легочный автомат! Точнее, про его самодельное изготовление!
Заранее благодарен!


АлександрД

Проверенный
Зарегистрирован
Сообщения
3,093
Реакции
7,516
Баллы
0
не Валера, но расскажу как сам делал за 5 минут :)
вспоминая историю черного принца (как наши отобрали у буржуев дыхательные аппараты, у которых подача была при сжатии зубов), решил проверить просто на отрезанном шланге.
будучи в РГУФКе выпросил у Б.Э. убитый шланг (штуцер 3/8 нужен был). всё равно резать, решил с пользой порезать.
отчекрыжил его у конца что к легочнику идет, зажал зубами, открыл рот, и начал открывать вентиль. хренпережмешь называется :)
срезал ножом наружную оболочку, так что бы потоньше стал, зажал зубами - держит!
свесился лицом в воду и какое то время так продышал - теоретически не проблема, но очень неудобно и неприятно.
после чего просто сложил вдвое шланг и сдавил рукой. открыл вентиль - держит!
медленно разжимая руку регулировал подачу. вполне себе комфортно можно дышать оказалось! :)
так что тем, кто изголяется с надежностями всяких мегалегочников и пр. на случай отказа можно просто отрезать шланг возле легочника, пережать его рукой и легко из него потом дышать.
вот и всё :)

P.S. см. внимательнее! это Валера перекопировал сообщение другого товарища!


Валерий Мухин

Заблокирован
Сообщения
1,918
Реакции
3,892
Баллы
0
Нам тут пишут сообщения.

рома12 написал(а):
Привет.помоги мне с самодельным аквалангом (не спарка а 2) !где можно достать детали ???как собрать как сделать лёгочный аппарат ?из чего?как сделать маховик?вообщем с самого начало по шаговую инструкцию!если можно!пожалуйста заранее спасибо за ответ!!!
Даже не знаю что сказать. Самый простой способ сделать самодельный акваланг это пойти в магазин купить регулятор, манометр, баллон и спинку и собрать их вместе. То же как бы получится самодельный акваланг ибо собран из нескольких частей от различных производителей.

Для начала надо наверное определиться, что же мы хотим от самодельного акваланга.
Хотеть мы наверное можем две вещи:
1. Сэкономить денег так, что бы мы их потратили меньше, чем на покупку самой простой б/у снаряги.
2. Получить радость от того, что мы делаем хэндмэйд.

Вот, например, я в свое время писал статью об одном очень ярком самодельщике, который начитался материалов, в том числе и с нашего форума и сделал себе все оборудование сам.

Долгов Андрей. Ребризер-дайвер 2009 года.
Долгов Андрей Александрович. 45 лет. В 1991 году закончил Ленинградский политехнический институт. Живет в Петрозаводске. Увлекся подводным плаванием в 2009 году.
Волей случая в его распоряжении оказалось некоторое количество списанных ребризеров для пожарных КИП-8, изолирующих противогазов ИП-46, регенеративных патронов к противогазам ИП-46 и ИП-4, так же пара древних советских гидрокостюмов (ТУ-1 выпуска 1939 года и Садко более позднего времени).
Скачал из Интернета фотографии дайверов в ребризерах и всю информацию, которую смог найти. Провел анализ собранной информации. Распечатанные в большом разрешении фотографии дайверов в снаряжении долгое время висели вокруг его рабочего места. Андрей смотрел на них, анализировал, выявлял детали технических решений, конструировал аналоги узлов.
Затем он построил самодельный бассейн с 2 метрами глубины и стал проводить в нем испытания своих конструкций. Забросил ходить за грибами и возделывать огород – страсть к погружениям захватила его.
Начал он с адаптации КИП-8 к работе под водой.

Затем Андрей взял дыхательный мешок и каркас от противогаза ИП-46 и дополнил его канистрой, шлангами, клапанной коробкой и легочным автоматом от КИП-8.

Когда закончились первоначальные запасы известкового поглотителя, Андрей начал использовать запасы патронов от изолируемых противогазов с регенеративным веществом (способным не только поглощать углекислый газ, но и выделять кислород). Вешая аппарат то на спину, но на грудь, Андрей проверял влияние гидростатического давления на сопротивление дыханию.

Когда Андрей перешел первым погружениям в открытом водоеме, он дополнил конфигурацию резервным баллоном с регулятором открытого цикла и компенсатором.

В результате напряженной работы получилась нормально работающее снаряжение, которое неожиданным образом копирует дайверские конфигурации.
Единственный его недостаток в том, что его внешний вид «вгоняете в ступор» любого даже самого бывалого самодельщика, не говоря уж о простых дайверах, погружающихся на обычном снаряжении.
• Ребризер из деталей ИП-46 и КИП-8 располагается на спине и прикрыт корпусом, сделанным из ящика для фруктов. Ребризер регенеративный – источником кислорода служит регенеративное вещество. Для поддува дыхательного контура используется пистолет для подкачки шин (на фотографии видно, что он расположился у правого бедра).
• Особого внимание заслуживает резервный дыхательный аппарат открытого цикла расположенный на груди. Аппарат сделан из двух однолитровых баллонов с кислородом. Из двух легочных автоматов от КИП-8 Андрей сделал регулятор с разнесенными ступенями. Обратите внимание – на регуляторе установлен длинный шланг, который пропущен за шеей в манере характерной для технических дайверов. Шланг желтый (сделано при помощи желтой изоленты) в подражание октопусам. Таких небольших штрихов имеющих аналоги в дайверском снаряжении в конфигурации Андрея очень много.
• Компенсатор типа «Бублик» сделан из камеры от «Урала». Подув его идет от резервных баллонов на груди (кнопка поддува размещена в привычном для дайверов месте клапана поддува сухарная). Компенсатор имеет инфлятор из противогазного шланга с пультом для стравливания газа, сделанным из пускового рычага огнетушителя. В задней части компенсатора стравливающий клапан (взятый от ИП-46)
• Сухой костюм ТУ-1 в рукав которого, на привычное для дайверов место установлен стравливающий клапан.
• Перчатки – подражание сухим перчатка SI TECH.
• Грузы - промзвенья от арматуры ЛЭП (детали, предназначенные для соединения проводов на опорах линий электропередачи).

Кроме основной конфигурации Андрей использовал и упрощенную конфигурацию с одним только своим аппаратом открытого цикла.


Вложения

  • 248.4 KB Просмотры: 211
  • 269.6 KB Просмотры: 188
  • 281.7 KB Просмотры: 185
  • 117.9 KB Просмотры: 214
  • 179.6 KB Просмотры: 206

AGA

Активный участник
Зарегистрирован
Сообщения
876
Реакции
899
Баллы
0
Я на досуге сделал себе подобие АВМ-3... Редуктор от КИП-8 с заглушенной дюзой, стравливающий клапан с мешка КИП-8, клапанная коробка с перекрытием - от моего нового ребризера по типу "а ля СКОРПИО" (хотя она здесь и не нужна, можно просто тройник поставить). Баллон пятилитровый 150 атм. Думаю к концу недели прикручу баллон 10 литров на 200 атм. В качестве подвески будет обычная спинка. Клапан закреплен на пластине из нержавейки, прикрученной к редуктору штатной гайкой крепления к корпусу. На клапан запаян пропиленовый переходник под шланг. Шланги стандартные от КИП-8.


Вложения

АлександрД

Проверенный
Зарегистрирован
Сообщения
3,093
Реакции
7,516
Баллы
0
а зачем было разносить мембрану и клапан на разные стороны? ведь чем ближе они друг к другу тем легче дышать, и меньше влияние расположения аппарата.


AGA

Активный участник
Зарегистрирован
Сообщения
876
Реакции
899
Баллы
0
Они получаются рядом. Т. е. давление на мембрану и клапан будет практически одинаково, за исключением случаев поворота набок. Я просто не нашел более оптимального крепления клапана к редуктору с учетом расположения выходов под шланги.


Валерий Мухин

Заблокирован
Сообщения
1,918
Реакции
3,892
Баллы
0
Я на досуге сделал себе подобие АВМ-3... Редуктор от КИП-8 с заглушенной дюзой, стравливающий клапан с мешка КИП-8

Ну, да. это первое что приходи на ум.... То же таким на мастер-классах игрались (на переднем плане):



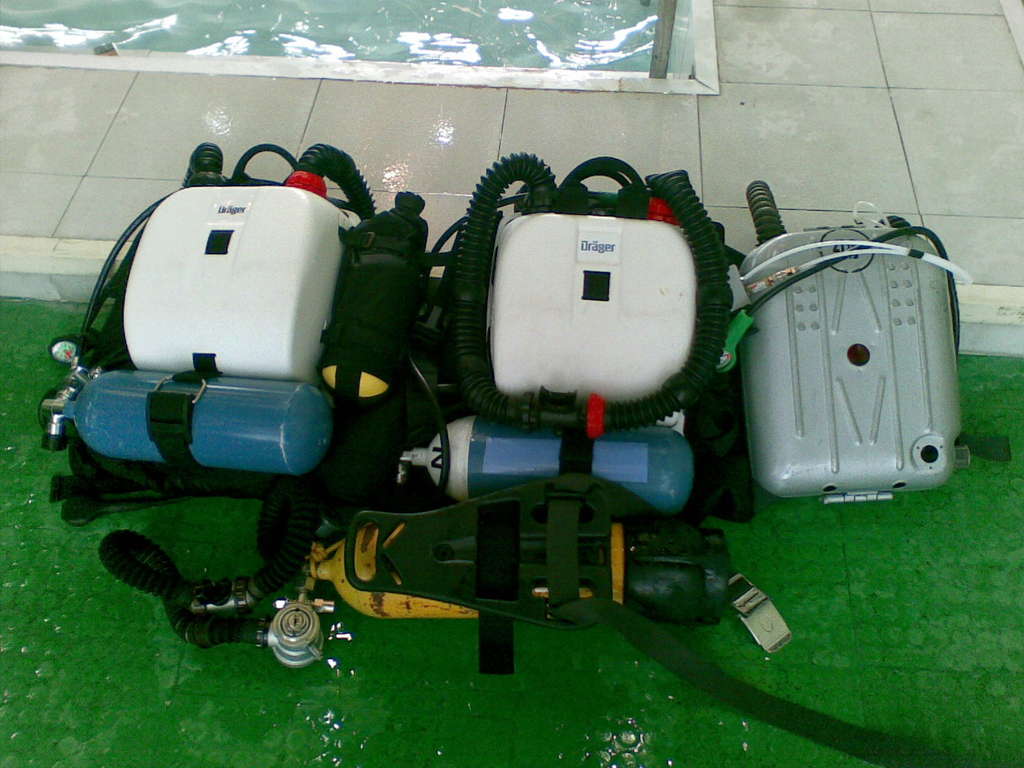

AGA

Активный участник
Зарегистрирован
Сообщения
876
Реакции
899
Баллы
0
И самый простой и дешевый вариант реализации ОЦ из того что есть под руками.


Distrofik3

Новичок
Зарегистрирован
Сообщения
8
Реакции
0
Баллы
0
Доброго времени суток. Имел неосторожность погрузиться под воду с аквалангом и теперь подсел на на это увлечение. У меня несколько вопросов помогите плыз. У меня несколько типов редукторов из реанимационного оборудования скорой помощи. их можно использовать??? Если да то на какое давление нужно настроить их на выходе??


Валерий Мухин

Заблокирован
Сообщения
1,918
Реакции
3,892
Баллы
0
У меня несколько типов редукторов из реанимационного оборудования скорой помощи. их можно использовать???
Выкладывай фотки, посмотрим, дадим экспертное заключение.

Если да то на какое давление нужно настроить их на выходе??
Обычно меньше 3-5 лучше не делать. У обычных дайверский редукторов - 9.5.
Прежде чем говорить о настройке, надо оценить сами редукторы.

Что планируется в качестве легочника?


Distrofik3

Новичок
Зарегистрирован
Сообщения
8
Реакции
0
Баллы
0
Выкладывай фотки, посмотрим, дадим экспертное заключение.



Обычно меньше 3-5 лучше не делать. У обычных дайверский редукторов - 9.5.
Прежде чем говорить о настройке, надо оценить сами редукторы.

Что планируется в качестве легочника?
Я слышал что золотая середина около 8 атмосфер. Ну для дайвера мне далеко так как глубины max 12 метров, мне для себя чисто кайфонуть, ну может отец согласиться на погружение, 2 года назад заставил по воду одеть маску теперь с ней не расстается, может его на "иглу" подсажу.

После выходных выложу фотки редукторов, в качестве легочника наверное куплю какой нит из серии дешевых или на крайняк попробую смастерить руки вро де бы из правильного места растут, балоны из того же реанимационного оборудования 2Х5 литров.


Distrofik3

Новичок
Зарегистрирован
Сообщения
8
Реакции
0
Баллы
0
Доброго времени суток. Выкладываю фото 2х типов редукторов. В одном типе вход и выход в другом штуцера с высоким давлением их 2 и 2 штуцера низкого давления плюс вентиль закрытия воздуха во втором варианте я так понимаю можно подключить манометр и второй легочник.
